Actuador Lineal Welact 2, W2P, W2H, W2PH, W2EH, W2PEH

Actuador compacto diseñado para mover cargas bajas y medias.

Versión Welact 2H para carga máx 125 kg. y en la Versión Welact 2PH para cargas máx de 400 kg, apto para trabajar en interiores o al intemperie. Estos actuadores tienen la ventaja de la retroalimentación electrónica relativa con Encoder de Efecto Hall para conocer la posición del vástago.

General

Compacto, económico para uso general.

Actuador compacto diseñado para mover cargas bajas y medias, apto para trabajar en interiores o al intemperie.
Este incorpora varias características de equipos de mayor performance. El movimiento es generado por un robusto y confiable tornillo acme.
El Actuador Welact 2H de 125kg como el Welact 2PH de 400 kg. por su característica no necesita freno para mantener la carga. Posee un embrague interno que se activa en caso de llegar a la carga preseteada por el fabricante. Este actuador es funcionalmente intercambiable con uno neumático o hidráulico, en usos intermitentes.
La gama de actuadores H permiten una retroalimentación electrónica relativa con un encoder de efecto Hall.

Características

Características:

1) Aplicable para 12 y 24 vcc.
2) Disponibles en recorridos en 50.8-101.6-203.2-304.8-457.20-609.6-800.1-1000
3) Fuerza máx. Welact 2H 125 kg Welact 2PH 400 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.
6) Tres velocidades disponibles.
7) Pistón de acero inoxidable.
8) Tornillo acme Tuerca Plástica de alta resistencia (Opcional Bronce).
9) Protegido para trabajos al intemperie.

10) Cargas Estatica Y Carga Dinamicas :

Dinámica

En la Fuerza especifica en el código del Actuador, tanto para tirar como también para empujar. Estas cargas se entienden que es la Fuerza ejercida en el movimiento

Estática

Es la Fuerza que puede soportar el Actuador tanto en la comprensión como en la tracción, pero cuando el mismo este detenido, la carga estática es el esfuerzo generado por el medio exterior del Actuador

Ejemplo de Carga dinámica

Levantar la tapa de una tolva de granos

Ejemplo de Carga Estática

Soportar el viento sobre la tapa de la tolva de granos, mientras el Actuador está detenido.

11) Con extremos de actuadores con perforación u horquilla

Aplicaciones Típicas:

1) Utilizaciones de Posicionamientos para cargas medias
2) Aplicaciones Industriales livianas y domésticas.

Especificaciones Generales:

Entrada: 12 y 24 vcc.
Largo de trabajo: 50.8-101.6-203.2-304.8-457.2-609.6-800.1-1000mm
Capacidades de Carga: 125 kg. y 400kg.
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar y rápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch  4  amp.
Protecc. Térmica para 24vcc-(Estándar y rápido): Polyswitch 7 amp.
Protecc. Térmica para 24vcc-(Lento): Polyswitch  2 amp.
Límites de carrera: Opcional externos, ajustables externos.
Rosca: Acme.
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.Protección contra el medio ambiente: IRAM 2444/82. IP 65
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: 115 kg.cm.
Carga Estática: 1500 kg. Para todos los modelos.
Vida Util: Según modelos.
Medida de la Caja de Embalaje:Largo: 575mm, Ancho: 160mm, Alto: 90mm.

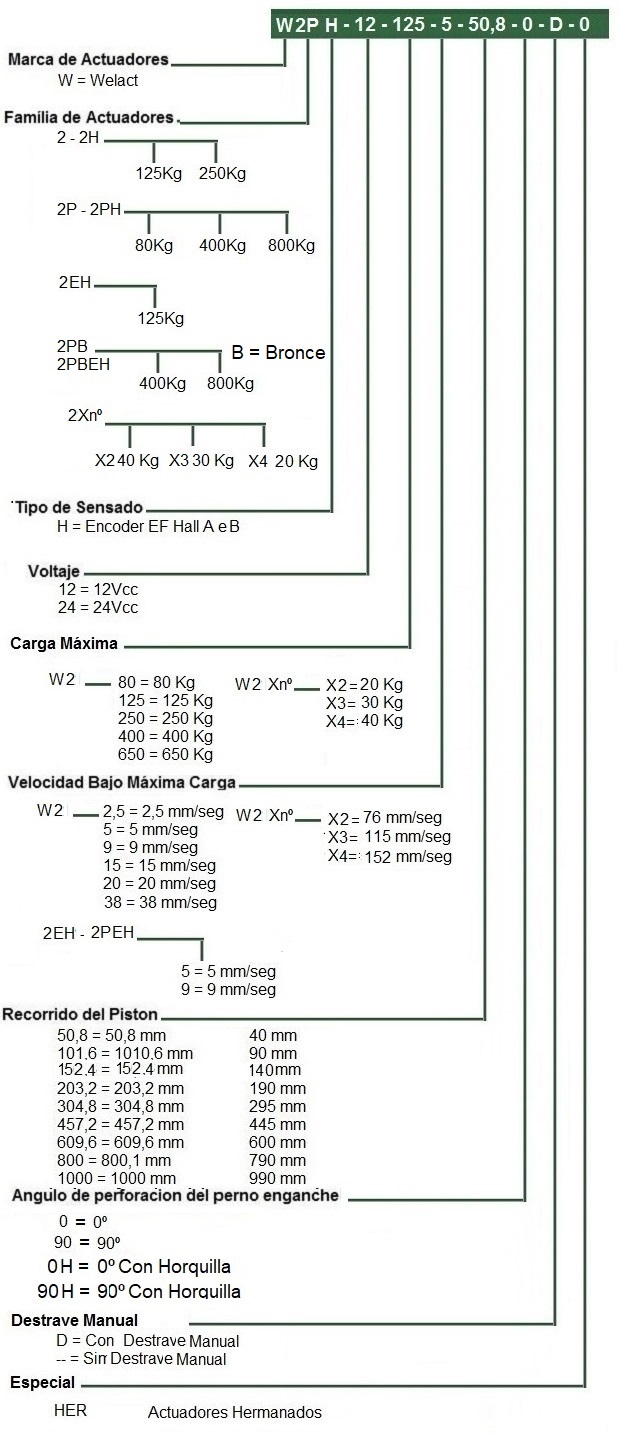

Codificación

Codificación de los Actuadores Welact 2, Welact 2P, W2H, W2PH, W2EH, W2PEH

Carga Estática para cada Modelo

Cargas Estaticas (Kg)Cargas Dinamicas (Kg)
X18001000
X2300-400300-400
X3225100
X415050

Codificación según el ángulo de perforación del perno enganche

Codificación según el ángulo de perforación del perno enganche

Familia

Capacidad de Carga Welact 2PH 80 kg

Largo de Recorrido (mm)VoltajeExtra RápidoPeso del Equipo (Kg)
50,812W2PH-12-80-38-50.84.75
50,824W2PH-24-80-38-50.84.75
101,612W2PH-12-80-38-101,64.90
101,624W2PH-24-80-38-101,64.90
203,212W2PH-12-80-38-203,25.15
203,224W2PH-24-80-38-203,25.15
304.812W2PH-12-80-38-304.85.41
304.824W2PH-24-80-38-304.85.41
457.212W2PH-12-80-38-457.25.81
457.224W2PH-24-80-38-457.25.81
609.612W2PH-12-80-38-609.66.22
609.624W2PH-24-80-38-609.66.22
800.112W2PH-12-80-38-800.16.7
800.124W2PH-24-80-38-800.16.7
1000.812W2PH-12-80-38-10007.25
1000.824W2PH-24-80-38-10007.25

Capacidad de Carga Welact 2H 125 kg

Largo de Recorrido (mm)VoltajeLentoMedioPeso del Equipo (Kg)
50,812W2H-12-125-5-50.8W2H-12-125-9-50.84.75
50,824W2H-24-125-5-50.8W2H-24-125-9-50.84.75
101,612W2H-12-125-5-101.6W2H-12-125-9-101.64.90
101,624W2H-24-125-5-101.6W2H-24-125-9-101.64.90
203,212W2H-12-125-5-203.2W2H-12-125-9-203.25.15
203,224W2H-24-125-5-203.2W2H-24-125-9-203.25.15
304.812W2H-12-125-5-304.8W2H-12-125-9-304.85.41
304.824W2H-24-125-5-304.8W2H-24-125-9-304.85.41
457.212W2H-12-125-5-457.2W2H-12-125-9-457.25.81
457.224W2H-24-125-5-457.2W2H-12-125-9-457.25.81
609.612W2H-12-125-5-609.6W2H-12-125-9-609.66.22
609.624W2H-24-125-5-609.6W2H-12-125-9-609.66.22
800.112W2H-12-125-5-800.1W2H-12-125-9-800.16.7
800.124W2H-24-125-5-800.1W2H-24-125-9-800.16.7
1000.812W2H-12-125-5-1000W2H-12-125-9-10007.25
1000.824W2H-24-125-5-1000W2H-24-125-9-10007.25

Capacidad de Carga Welact 2H 250 kg

Largo de Recorrido (mm)VoltajeExtra LentoPeso del Equipo (Kg)
50,812W2H-12-250-2.5-50.84.75
50,824W2H-24-250-2.5-50.84.75
101,612W2H-12-250-2.5-101,64.90
101,624W2H-24-250-2.5-101,64.90
203,212W2H-12-250-2.5-203,25.15
203,224W2H-24-250-2.5-203,25.15
304.812W2H-12-250-2.5-304.85.41
304.824W2H-24-250-2.5-304.85.41
457.212W2H-12-250-5-457.25.81
457.224W2H-24-250-2.5-457.25.81
609.612W2H-12-250-2.5-609.66.22
609.624W2H-24-250-2.5-609.66.22
800.112W2H-12-250-2.5-800.16.7
800.124W2H-24-250-2.5-800.16.7
1000.812W2H-12-250-2.5-10007.25
1000.824W2H-24-250-2.5-10007.25

Capacidad de Carga Welact 2PH 400 kg

Largo de Recorrido (mm)VoltajeLentoMedioEstandarPeso del Equipo (Kg)
50.812W2PH-12-400-5-50.8W2PH-12-400-9-50.8W2PH-12-400-15-50.84.75
50.824W2PH-24-400-5-50.8W2PH-24-400-9-50.8W2PH-24-400-15-50.84.75
101.612W2PH-12-400-5-101.6W2PH-12-400-9-101.6W2PH-12-400-15-101.64.90
101.624W2PH-24-400-5-101.6W2PH-24-400-9-101.6W2PH-24-400-15-101.64.90
203.212W2PH-12-400-5-203.2W2PH-12-400-9-203.2W2PH-12-400-15-203.25.15
203.224W2PH-24-400-5-203.2W2PH-24-400-9-203.2W2PH-24-400-15-203.25.15
304.8012W2PH-12-400-5-304.8W2PH-12-400-9-304.8W2PH-12-400-15-304.85.41
304.8024W2PH-24-400-5-304.8W2PH-24-400-9-304.8W2PH-24-400-15-304.85.41
457.2012W2PH-12-400-5-457.2W2PH-12-400-9-457.2W2PH-12-400-15-457.25.81
457.2024W2PH-24-400-5-457.2W2PH-24-400-9-457.2W2PH-24-400-15-457.25.81
609.6012W2PH-12-400-5-609.6W2PH-12-400-9-609.6W2PH-12-400-15-609.66.22
609.624W2PH-24-400-5-609.6W2PH-24-400-9-609.6W2PH-24-400-15-609.66.22
800.112W2PH-12-400-5-800.1W2PH-12-400-9-800.1W2PH-12-400-15-800.16.70
800.124W2PH-24-400-5-800.1W2PH-24-400-9-800.1W2PH-24-400-15-800.16.70
1000.812W2PH-12-400-5-1000W2PH-12-400-9-1000W2PH-12-400-15-10007.25
1000.824W2PH-24-400-5-1000W2PH-24-400-9-1000W2PH-24-400-15-10007.25

Capacidad de Carga Welact 2PH 800 kg

Largo de Recorrido (mm)VoltajeExtra LentoPeso del Equipo (Kg)
50,812W2PH-12-800-2.5-50.84.75
50,824W2PH-24-800-2.5-50.84.75
101,612W2PH-12-800-2.5-101,64.90
101,624W2PH-24-800-2.5-101,64.90
203,212W2PH-12-800-2.5-203,25.15
203,224W2PH-24-800-2.5-203,25.15
304.812W2PH-12-800-2.5-304.85.41
304.824W2PH-24-800-2.5-304.85.41
457.212W2PH-12-800-2.5-457.25.81
457.224W2PH-24-800-2.5-457.25.81
609.612W2PH-12-800-2.5-609.66.22
609.624W2PH-24-800-2.5-609.66.22
800.112W2PH-12-800-2.5-800.16.7
800.124W2PH-24-800-2.5-800.16.7
1000.812W2PH-12-800-2.5-10007.25
1000.824W2PH-24-800-2.5-10007.25

Planos

Tabla de Recorrido del Vastago y entre centro cerrado del Welact 2, Welact 2H, Welact 2PH y Welact 2 con Horquilla

PULGA mmB mmRecoorido W2 con Horquilla C mmW2 con Horquilla D mm
250,8211,250,8222,7
4101,6262101,6273.5
6152,4312.8152,4324,3
8203.2363.60203.2375.1
12304.8465.2304.8476.7
18457.2617.6457.2629.1
19.5500660.4500671.6
24609.6770609.6781,5
31.5800.1960.5800.1972
39.41000.81160.41000.81171.9

Plano Dimensional del Welact 2H y Welact 2PH

Plano Dimensional del Welact 2H y Welact 2PH con Horquilla

Conexión Welact 2H y Welact 2PH

Diagrama de la señal de Encoder Efecto Hall

Diagrama de la señal de Encoder Efecto Hall

Diagrama de la señal de Encoder Efecto Hall

Gráficos

Corriente Vs. Carga W2 y W2H (125 Kg.)

Corriente Vs. Carga W2 y W2H (250 Kg.)

Corriente Vs. Carga W2P y W2PH (400 Kg.)

Corriente Vs. Carga W2P y W2HP (800 Kg.)

Velocidad Vs. Carga W2H y W2H (125 Kg.)

Velocidad Vs. Carga W2 y W2H (250 Kg.)

Velocidad Vs. Carga W2P y W2PH (400 Kg.)

Velocidad Vs. Carga W2P y W2PH (800 Kg.)

Tiempo de Funcionamiento Vs. Carga

Vida Útil Vs. Carga

Descargas

WELACT 2 - 2" IGS-STEP-SOLID - INF SUP

welact-2-2-IGS-STEP-SOLID.rar

WELACT 2 - 4" IGS-STEP-SOLID - INF SUP

welact-2-4-IGS-STEP-SOLID.rar

WELACT 2 - 6" IGS-STEP-SOLID - INF SUP

welact-2-6-IGS-STEP-SOLID.rar

WELACT 2 - 8" IGS-STEP-SOLID - INF SUP

welact-2-8-IGS-STEP-SOLID.rar

WELACT 2 - 12" IGS-STEP-SOLID - INF SUP

welact-2-12-IGS-STEP-SOLID.rar

WELACT 2 - 18" IGS-STEP-SOLID - INF SUP

welact-2-18-IGS-STEP-SOLID.rar

WELACT 2 - 19.5" (500mm) IGS-STEP-SOLID - INF SUP

welact-2-19-IGS-STEP-SOLID.rar

WELACT 2 - 24" IGS-STEP-SOLID - INF SUP

welact-2-24-IGS-STEP-SOLID.rar

WELACT 2 - 31,5" IGS-STEP-SOLID - INF SUP

welact-2-31-IGS-STEP-SOLID.rar

WELACT 2 - 39,4" (1000mm) IGS-STEP-SOLID - INF SUP

welact-2-1000-IGS-STEP-SOLID.rar
