Actuador Lineal Welact 200 y Welact 200P
Este actuador a diferencia de los anteriores tiene la posibilidad, asociándolo al control correspondiente, de retroalimentar la posición en la que se encuentra el pistón, vía la utilización de un display provisto por el control.
Disponible en 125kg para la familia Welact 200 y en 400 kg para la familia Welact 200P.
General
Actuador Welact 200 y Welact 200P con retroalimentación:
Estos actuadores a diferencia de los anteriores tiene la posibilidad, asociándolo al control correspondiente, de retroalimentar la posición en la que se encuentra el pistón, vía la utilización de un display provisto por el control. Además éste actuador tiene la posibilidad de múltiples puntos de detención si lo logramos integrar con un sistema de control programable.
Welact 200 está disponible en 125 kg de carga, mientras que el Welact 200P está disponible en 400 kg de carga. Están disponibles en los siguientes recorridos: 50.8-101.6-203.2-304.80-457.20 y 609.60 mm
Control
Se han diseñado dos controles específicos para el Welact 200 y 200P cuya denominación son SCARES W200-12/24 (Simple) o SCAREP W100-12/24 (precisión) la diferencia entre ambos radica en la precisión del posicionamiento, los mismos permiten mediante un display visualizar la posición (en milímetros) del pistón.
Características
Características:
1) Totalmente aislado de las inclemencias climáticas, le permiten trabajar tanto en interiores como en exteriores. (IP 66)
2) Disponibles en recorridos en 50.8-101.6-203.2-304.80-457.20 y 609.60
3) Fuerza máx. Welact 200 125 kg. Welact 200P 400 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.
6) Cuatro velocidades disponibles.
7) Pistón de acero inoxidable.
8) Tornillo Acme Tuerca Plástica de alta resistencia (Opcional Bronce).
9) Sistema analógico-digital de retroalimentación electrónica.
10) Con extremos de actuadores con perforación u horquilla
Aplicaciones Típicas:
1) Todo tipo de Automatizaciones donde es importante la posición para realizar algún tipo de control de posición, velocidad o fuerza.
Especificaciones Generales:
Entrada: 12 y 24 vcc.
Largo de trabajo: 50.8-101.6-203.2-304.80-457.20 y 609.60
Capacidades de Carga: 125 kg.y 400 kg de carga
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar, rápido y extrarápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch 4 amp.
Protecc. Térmica para 24vcc-(Estándar, rápido y extrarápido): Polyswitch 7 amp.Protecc. Térmica para 24vcc-(Lento): Polyswitch 2 amp.
Límites de carrera: No, Opcional sensores en el exterior del equipo
Rosca: Acme
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio, con protección Epoxi.
Protección contra el medio ambiente: IRAM 2444/82. IP 66
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: 1,15 kgm.
Carga Estática: 750 kg. Para todos los modelos.
Vida Útil: Según modelos.
Medida de la Caja de Embalaje: Largo: 575mm; Ancho: 160mm; Alto: 90mm.

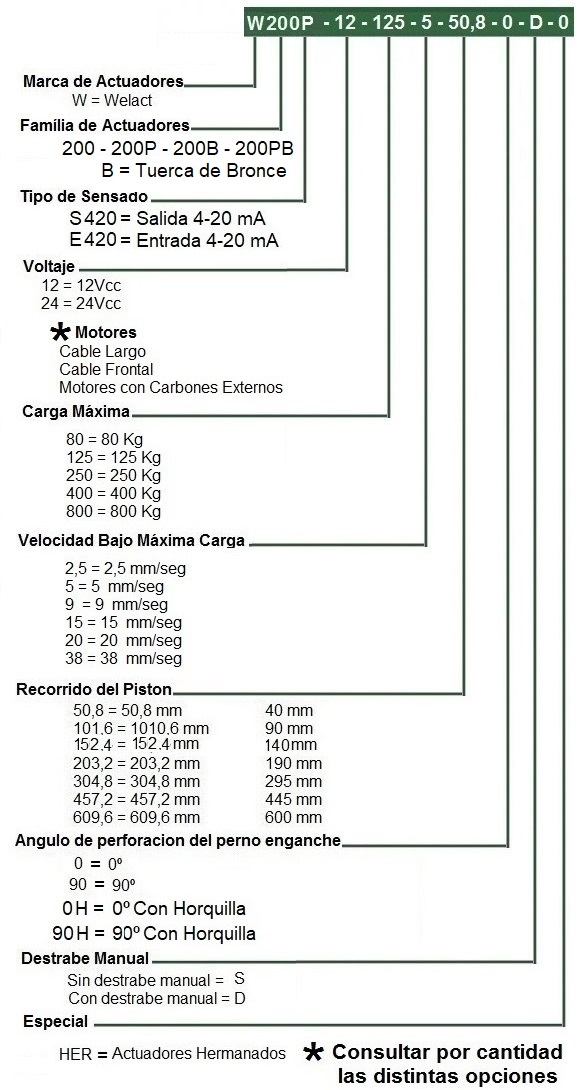

Familia
Capacidad de Carga Welact 200P 80 kg
| Largo de Recorrido (mm) | Voltaje | Extra Rápido | Peso del Equipo (Kg) |
|---|---|---|---|
| 50.8 | 12 | W200P-12-80-38-50.8 | 5.865 |
| 50.8 | 24 | W200P-24-80-38-50.8 | 5.865 |
| 101,6 | 12 | W200P-12-80-38-101,6 | 6.035 |
| 101,6 | 24 | W200P-24-80-38-101,6 | 6.035 |
| 203,2 | 12 | W200P-12-80-38-203,2 | 6.345 |
| 203,2 | 24 | W200P-24-80-38-203,2 | 6.345 |
| 304.8 | 12 | W200P-12-80-38-304.8 | 6.655 |
| 304.8 | 24 | W200P-24-80-38-304.8 | 6.655 |
| 457.2 | 12 | W200P-12-80-38-457.2 | 7.12 |
| 457.2 | 24 | W200P-24-80-38-457.2 | 7.12 |
| 609.6 | 12 | W200P-12-80-38-609.6 | 7.585 |
| 609.6 | 24 | W200P-24-80-38-609.6 | 7.585 |
Capacidad de Carga Welact 200 125 kg
| Largo de Recorrido (mm) | Voltaje | Lento | Medio | Peso del Equipo (Kg) |
|---|---|---|---|---|
| 50,8 | 12 | W200 -12-125-5-50.8 | W200 -12-125-9-50.8 | 5.865 |
| 50,8 | 24 | W200 -24-125-5-50.8 | W200 -24-125-9-50.8 | 5.865 |
| 101,6 | 12 | W200 -12-125-5-101.6 | W200 -12-125-9-101.6 | 6.035 |
| 101,6 | 24 | W200 -24-125-5-101.6 | W200 -24-125-9-101.6 | 6.035 |
| 203,2 | 12 | W200 -12-125-5-203.2 | W200 -12-125-9-203.2 | 6.345 |
| 203,2 | 24 | W200 -24-125-5-203.2 | W200 -24-125-9-203.2 | 6.345 |
| 304.8 | 12 | W200 -12-125-5-304.8 | W200 -12-125-9-304.8 | 6.655 |
| 304.8 | 24 | W200 -24-125-5-304.8 | W200 -24-125-9-304.8 | 6.655 |
| 457.2 | 12 | W200 -12-125-5-457.2 | W200 -12-125-9-457.2 | 7.12 |
| 457.2 | 24 | W200 -24-125-5-457.2 | W200 -24-125-9-457.2 | 7.12 |
| 609.6 | 12 | W200 -12-125-5-609.6 | W200 -12-125-9-609.6 | 7.585 |
| 609.6 | 24 | W200 -24-125-5-609.6 | W200 -24-125-9-609.6 | 7.585 |
Capacidad de Carga Welact 200 250 kg
| Largo de Recorrido (mm | Voltaje | Extra Lento | Peso del Equipo (Kg) |
|---|---|---|---|
| 50.8 | 12 | W200-12-250-2.5-50.8 | 5.865 |
| 50.8 | 24 | W200-24-250-2.5-50.8 | 5.865 |
| 101.6 | 12 | W200-12-250-2.5-101.6 | 6.035 |
| 101.6 | 24 | W200-24-250-2.5-101.6 | 6.035 |
| 203.2 | 12 | W200-12-250-2.5-203.2 | 6.345 |
| 203.2 | 24 | W200-24-250-2.5-203.2 | 6.345 |
| 304.80 | 12 | W200-12-250-2.5-304.80 | 6.655 |
| 304.80 | 24 | W200-24-250-2.5-304.80 | 6.655 |
| 457.20 | 12 | W200-12-250-2.5-457.20 | 7.12 |
| 457.20 | 24 | W200-24-250-2.5-457.20 | 7.12 |
| 609.60 | 12 | W200-12-250-2.5-609.60 | 7.585 |
| 609.60 | 24 | W200-24-250-2.5-609.60 | 7.585 |
Capacidad de Carga Welact 200P 400 kg
| Long del Recorr(mm) | Voltaje | Lento | Medio | Estándar | Peso del Equipo (Kg) |
|---|---|---|---|---|---|
| 50.8 | 12 | W200P -12-400-5-50.8 | W200P -12-400-9-50.8 | W200P -12-400-15-50.8 | 5.865 |
| 50.8 | 24 | W200P -24-400-5-50.8 | W200P -24-400-9-50.8 | W200P -24-400-15-50.8 | 5.865 |
| 101.6 | 12 | W200P -12-400-5-101.6 | W200P -12-400-9-101.6 | W200P -12-400-15-101.6 | 6.035 |
| 101.6 | 24 | W200P -24-400-5-101.6 | W200P -24-400-9-101.6 | W200P -24-400-15-101.6 | 6.035 |
| 203.2 | 12 | W200P -12-400-5-203.2 | W200P -12-400-9-203.2 | W200P -12-400-15-203.2 | 6.345 |
| 203.2 | 24 | W200P -24-400-5-203.2 | W200P -24-400-9-203.2 | W200P -24-400-15-203.2 | 6.345 |
| 304.80 | 12 | W200P -12-400-5-304.8 | W200P -12-400-9-304.8 | W200P -12-400-15-304.8 | 6.655 |
| 304.80 | 24 | W200P -24-400-5-304.8 | W200P -24-400-9-304.8 | W200P -24-400-15-304.8 | 6.655 |
| 457.20 | 12 | W200P -12-400-5-457.2 | W200P -12-400-9-457.2 | W200P -12-400-15-457.2 | 7.12 |
| 457.20 | 24 | W200P -24-400-5-457.2 | W200P -24-400-9-457.2 | W200P -24-400-15-457.2 | 7.12 |
| 609.6 | 12 | W200P-12-400-5-609.6 | W200P-12-400-9-609.6 | W200P-12-400-15-609.6 | 7.585 |
| 609.6 | 24 | W200P -24-400-5-609.6 | W200P -24-400-9-609.6 | W200P -24-400-15-609.6 | 7.585 |
Capacidad de Carga Welact 200P 800 kg
| Largo de Recorrido (mm) | Voltaje | Extra Lento | Peso del Equipo (Kg) |
|---|---|---|---|
| 50.8 | 12 | W200P -12-800-2.5-50.8 | 5.865 |
| 50.8 | 24 | W200P -24-800-2.5-50.8 | 5.865 |
| 101.6 | 12 | W200P -12-800-2.5-101.6 | 6.035 |
| 101.6 | 24 | W200P -24-800-2.5-101.6 | 6.035 |
| 203.2 | 12 | W200P -12-800-2.5-203.2 | 6.345 |
| 203.2 | 24 | W200P -24-800-2.5-203.2 | 6.345 |
| 304.80 | 12 | W200P -12-800-2.5-304.8 | 6.655 |
| 304.80 | 24 | W200P -24-800-2.5-304.8 | 6.655 |
| 457.20 | 12 | W200P -12-800-2.5-457.2 | 7.12 |
| 457.20 | 24 | W200P -24-800-2.5-457.2 | 7.12 |
| 609.6 | 12 | W200P -12-800-2.5-609.6 | 7.585 |
| 609.6 | 24 | W200P -24-800-2.5-609.6 | 7.585 |
Planos
Tabla de Recorrido del Vastago y entre centro cerrado del Welact 200 y Welact 200 con Horquilla
| PULG | A mm | B mm | Recoorido W200 con Horquilla C mm | W200 con Horquilla D mm |
|---|---|---|---|---|
| 2 | 50,8 | 251,6 | 50,8 | 263,1 |
| 4 | 101,6 | 302,4 | 101,6 | 313,9 |
| 6 | 152,1 | 353,2 | 152,1 | 364,7 |
| 8 | 203,2 | 404 | 203,2 | 415,5 |
| 12 | 304,8 | 505,6 | 304,8 | 517,1 |
| 18 | 457,2 | 658 | 457,2 | 669,5 |
| 24 | 609,6 | 810,4 | 609,6 | 821,9 |
| 31,5 | 800,1 | 1000,9 | 800,1 | 1014,4 |
