Actuador Lineal Welact A10

La familia Welact A10 esta diseñada para cargas relativamente livianas, este incorpora diseños de piezas de familias mas costosas como la Welact B10 Posee un tornillo Acme para longitudes de 457,20 y 609.60 exclusivamente.

General

La familia Welact A10 esta diseñada para cargas relativamente livianas, este incorpora diseños de piezas de familias mas costosas como la Welact B10 Posee un tornillo Acme para longitudes de 457,20 y 609.60 exclusivamente.

Control

Para los Actuadores Welact A10 tenemos disponibles tres tipos de controles de acuerdo a la necesidad del cliente, Dirigirse a la sección controles del Welact WB10.

Características

Características:

1) Aplicable para 12 y 24 vcc.
2) Disponibles en recorridos en  457.20 y 609,60.
3) Fuerza máx. 125 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.
6) Tres velocidades disponibles.
7) Pistón de acero inoxidable.
8) Tornillo Acme más robusto que Welact 2.
9) Protegido para trabajos al intemperie (IP 65).

Aplicaciones Típicas:

1) Apertura de puertas de silos.
2) Regulación de clapetas y válvulas dosificadoras.
3) Automatización de Cintas transportadoras.

Especificaciones Generales:

Entrada: 12 y 24 vcc.
Largo de trabajo:  457.20 y 609,60.
Capacidades de Carga: 125 kg.
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar y rápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch  4 amp.
Protecc. Térmica para 24vcc-(Estándar y rápido): Polyswitch 7 amp.
Protecc. Térmica para 24vcc-(Lento): Polyswitch  2  amp.
Límites de carrera: No, Opcional sensores en el exterior del equipo
Rosca: Acme
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.
Protección contra el medio ambiente: IRAM 2444/82. IP 65
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: 115 kg.cm.
Carga Estática: 1500 kg. Para todos los modelos.
Vida Útil: Según modelos.
Medida de la Caja de Embalaje: Largo: 880mm; Ancho: 160mm; Alto: 90mm

Recomendación especial:

Para lograr el buen funcionamiento durante la vida útil de esta familia, los Actuadores Welact A10 deben cumplir con las especificaciones de instalaciones, especialmente con el guiado del pistón durante su carrera y el centrado de la fuerza.

Codificación

Codificación de los Actuadores Welact A10

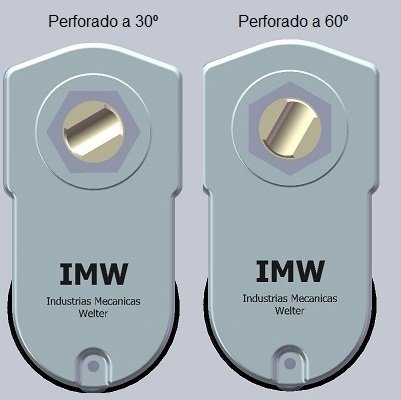

Codificación según el ángulo de perforación del perno enganche

Codificación según el ángulo de perforación del perno enganche

Codificación según el ángulo de perforación del perno enganche

Familia

Welact A10

Largo de Recorrido (mm)VoltajeLentoEstándarRápidoPeso del Equipo (Kg)
457.212WA10- 12 - 125 - 5 - 457.2WA10- 12 - 125 - 15 - 457.2WA10- 12 - 125 - 20- 457.26.945
457.224WA10- 24- 125 - 5 - 457.2WA10- 24- 125 - 15 - 457.2WA10- 24- 125 - 20- 457.26.945
609.612WA10- 12 - 125 - 5 - 609.6WA10- 12 - 125 - 15 - 609.6WA10- 12 - 125 - 20- 609.67.41
609.624WA10- 24- 125 - 5 - 609.6WA10- 24- 125 - 15 - 609.6WA10- 24- 125 - 20 - 609.67.41

Planos

Plano Dimensional del Welact A10

PulgA (mm)B (mm)
18457.2617.6
24609.6770

Plano Dimensional del Welact A10

Gráficos

Corriente Vs. Carga

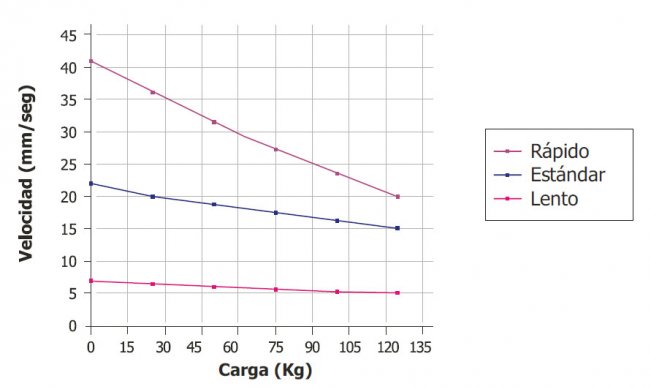

Velocidad Vs. Carga

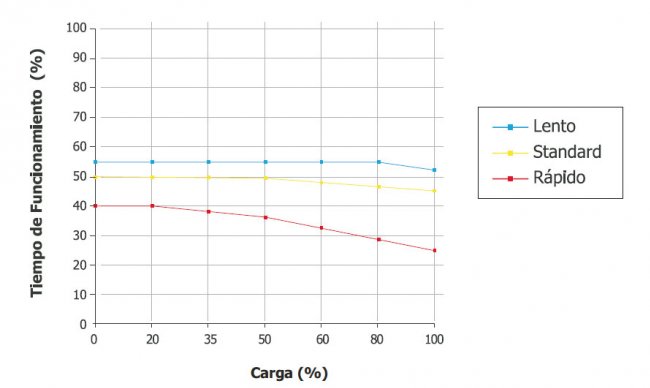

Tiempo de Funcionamiento Vs. Carga

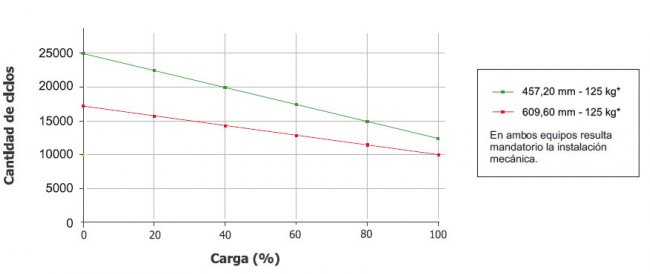

Vida Útil Vs. Carga

Descargas

WELACT A10-18-INF /SOLD/IGS/STEP

WELACT-2-18-PMI2.rar

WELACT A10-18-SUP /SOLD/IGS/STEP

WELACT-2-18-PMS1.rar

WELACT A10-24-INF /SOLD/IGS/STEP

WELACT-2-24-PMI2.rar

WELACT A10-24-SUP /SOLD/IGS/STEP

WELACT-2-24-PMS1.rar
