Actuador Rotativo WelactRot 100 Y WelactRot 10 RDE

Estos actuadores están disponibles en 12 y 24 voltios.

Desde 50 a 1000 RPM Cuplas desde 50 a 165 kgcm. Familia WR100 con retroalimentción electrónica Potenciométrica y la Familia WR10 RDE con Encoder óptico de medición de angulo.

General

Funcionamiento:

Estos actuadores pueden funcionar en ambos sentidos de giro, con distintos anclajes, para usos intermitentes.Tienen la posibilidad de retroalimentación electrónica potenciométrica con WR100 y retroalimentación digital con encoder  òptico el WR10 RDE.

Aplicaciones:

1) Rotación de ejes en máquinas agrícolas y máquinas varias.

2) Control de válvulas  tipo butterfly

3) Apertura y cierre de clapetas.

4) Ajustar posición de dosificadores.

Características

Características:

1) Disponible en 12 y 24 VCC
2) Protección de embrague interno contra sobrecargas.
3) Familias disponibles WR100 y WR10 RDE con retroalimentación electrónica
4) Dos diámetros de ejes de salida.
5) Protegido contra la intemperie.
6) Disponible en mas de 20 versiones de cupla y RPM
7) Fácil de Instalar.
8) Varias combinaciones de motores y reducciones para cumplir con las necesidades de los clientes.

Especificaciones Generales:

Voltaje de entrada: 12 y 24 VCC
Sección de Cables: 2.6 mm2 y O 1.8mm
Revoluciones Disponibles: De 50 a 1000 RPM.
Torque disponible: De 60 a 150 kg.cm
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc Polyswitch 15 amp.
Protecc. Térmica para 24vcc Polyswitch 7 amp.
Límites de carrera: No  Opcional Efecto hall o Encoder de EH
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.
Protección contra el medio ambiente: IRAM 2444/82. IP 66
Ensayo realizado: Protección a las 96 hs de niebla salina.
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U,  Buje o Soporte sobre la caja.
Medida de la Caja de Embalaje:  Largo: 250 mm; Ancho:160 mm; Alto: 90 mm

Datos del Encoder:-Tipo de Salida: de Doble salida A y B desfasadas 90°, sin salida Z
-Niveles de salida: Vol=0,2 a 0,5V tipico. Voh=Vcc-2V.
-Tipo de salida: Tótem Pole, a pedido OC NPN.
-Corriente máxima de salida: 150mA.
-Cantidad de pulsos: 32 por revolución de tornillo.
-Alimentación: 10 a 28 Vcc.
-Protecciones:*Cortocircuito permanente entre salidas. Cortocircuito permanente de Salidas a GND y a Vcc. Inversión de polaridad en alimentación.
-Conexiones: Vcc: Rojo GND: Verde Fase A: Amarillo Fase B: Blanco Blindaje: Malla aislada de GND, conectar a referencia en PLC.

Codificación

Codificación de los Actuadores WelactRot 100 y WelactRot 10 RDE

Familia

WelactRot 100

Cupla (Kg cm)VoltajeRPMLENTOPeso del Equipo (Kg)
1171250WR100 - 12 - 117 - 50- A/M5.250
1651250WR100 - 12 - 165- 50- A/M4.050
1652450WR10 - 24 - 165- 50- A/M4.050
851275WR100 - 12 - 85- 75- A/M5.250
15012120WR100 - 12 - 150- 120- A/M5.250
ESTANDAR
13012220WR100 - 12 - 130- 220- A/M5.320
14524265WR100 - 24- 145- 265- A/M5.250
RÁPIDO
6212630WR100 - 12 - 62- 630- A/M5.320
6224630WR100 - 24- 62- 630- A/M5.250

WelactRot 10 RDE

Cupla (Kg cm)VoltajeRPMLENTOPeso del Equipo (Kg
1171250WR10 RDE - 12 - 117 - 50- A/M5.250
1651250WR10 RDE - 12 - 165- 50- A/M4.050
1652450WR10 RDE - 24 - 165- 50- A/M4.050
851275WR10 RDE- 12 - 85- 75- A/M5.250
15012120WR10 RDE- 12 - 150- 120- A/M5.250
ESTANDAR
13012220WR10 RDE - 12 - 130- 220- A/M5.320
14524265WR10 RDE - 24- 145- 265- A/M5.250
RÁPIDO
6212630WR10 RDE- 12 - 62- 630- A/M5.320
6224630WR10 RDE- 24- 62- 630- A/M5.250

Planos

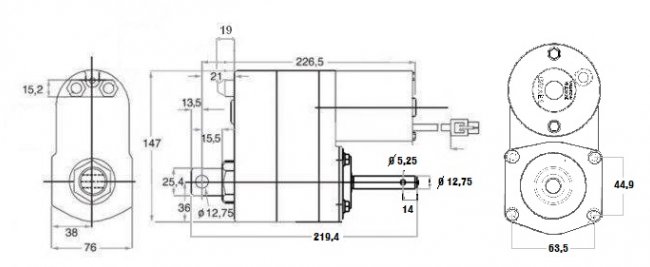

Plano Dimensional del WelactRot 100 o WelactRot 10 RDE

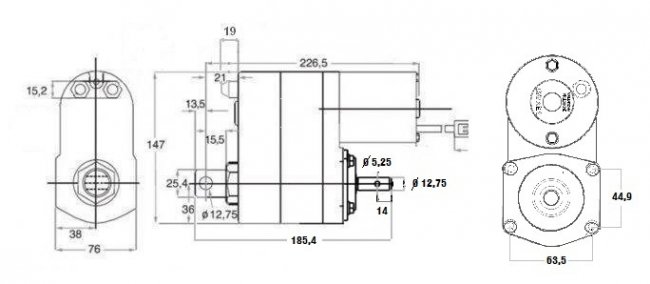

Plano Dimensional del WelactRot 100 o WelactRot 10 RDE

Conección Eléctrica WelactRot 10 RDE

Conección Eléctrica del WelactRot 100 40 Vueltas o 160 Vueltas

Conexión Welact Rot 100 con Salida de 4 a 20 mA

Conexión Welact Rot 100 para Caja con Entrada de 4 a 20 mA

Disposición Interna Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20 mA

Diagrama Interno Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20 mA

Gráficos

Cupla vs. RPM vs. Corriente WR100-12-130-220-A WR10 RDE-12-130-220-A

Cupla vs. RPM vs. Corriente WR100-12-85-75-A Corriente WR10 RDE-12-85-75-A

Cupla vs. RPM vs. Corriente WR100-12-117-50-A WR10 RDE-12-117-50-A

Cupla vs. RPM vs. Corriente WR100-12-150-120-A WR10 RDE-12-150-120-A

Cupla vs. RPM vs. Corriente WR100-24-150-265-A WR10 RDE-24-150-265-A
