Actuador Welact 300, W 300P, W 300 PF y W 300 PF PLC

Estos actuadores tienen la posibilidad, asociándolo al control correspondiente, de retroalimentar  la posición en la que se encuentra el pistón,  vía la utilización de un display o por una perilla provisto por el control. Además éste actuador tiene la posibilidad de múltiples puntos de detención si lo logramos integrar con un sistema de control programable.Además a diferencia de otras familias la familia W300 poseen antigiro en el vástago y la W300M  posee además detección de posición del pistón con sensores inductivos externos (Sensor Magnético Mod. DSM 8 ), , W300F Fines de carrera Eléctrico,,W300FPLC para  conexión remota. Welact 300 está disponible en 125 kg de carga, mientras que el Welact 300P está disponible en 400 kg de carga. Están disponibles en los siguientes recorridos:  50.8-101.6-203.2-304.80-457.20 y 609.60 mm

Se han diseñado dos controles específicos para el Welact 300 y 300P cuya denominación son
 SCARES W300-12/24 Sistema de Control de Actuadores con Retroalimentación Electrónica Simple para W300.
 SCAREP W100-12/24 Sistema de Control de Actuadores con Retroalimentación Electrónica Precisa para W300.
 SCARESP W300-12/24 Sistema de Control de Actuadores con Retroalimentación Electrónica Simple con Perilla para W300.

La diferencia entre los dos primeros radica en la precisión del posicionamiento, los mismos permiten mediante un display visualizar la posición (en milímetros) del pistón.

1) Totalmente aislado de las inclemencias climáticas, le permiten trabajar tanto en interiores como en exteriores. (IP 66)
2) Disponibles en recorridos en 50.8-101.6-203.2-304.80-457.20 y 609.60
3) Fuerza máx. Welact 300 125 kg. Welact 300P 400 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.

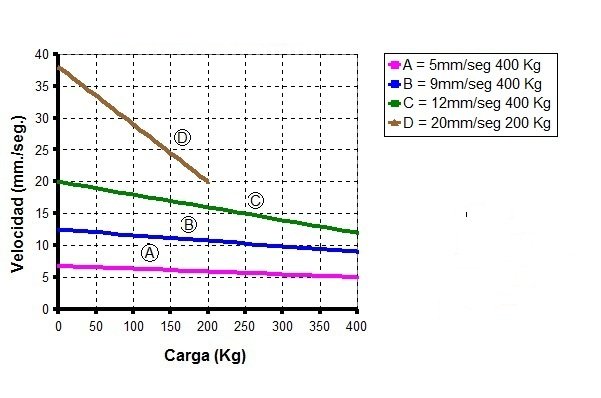

6) Cinco velocidades disponibles.
7) Pistón de acero inoxidable.
8) Tornillo Acme con Tuerca Plástica de alta resistencia (Opcional Bronce).
9) Sistema analógico-digital  de retroalimentación electrónica.
10) Todos los modelos 300 tiene vástago con antigiro.
11) W300F tienen fines de carrera internos.
12) W300M tiene un magnético que permite el funcionamiento con sensores de proximidad tipo Reed Switch ( Sensor Magnético Mod. DSM 8 ),

* Vol. 10-28 Vcc

* Corr. 80 mA (max)

* Pot. 2W (max)

* Salida PNP
13) W300F PLC tiene la opción de enviar la señal de los sensores en forma remota.

14) Con extremos de actuadores con perforación u horquilla

1) Todo tipo de Automatizaciones donde es importante la posición para realizar algún tipo de control de posición, velocidad o fuerza.

Entrada: 12 y 24 vcc.
Largo de trabajo: 50.8-101.6-203.2-304.80-457.20 y 609.60
Capacidades de Carga: 125 kg.y 400 kg de carga
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar, rápido y extrarápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch  4 amp.
Protecc. Térmica para 24vcc-(Estándar, rápido y extrarápido): Polyswitch 7 amp.Protecc. Térmica para 24vcc-(Lento): Polyswitch  2 amp.
Límites de carrera: Sí, Opción M magnético para sensores en el exterior del equipo.
Rosca: Acme
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio, con protección Epoxi.
Protección contra el medio ambiente: IRAM 2444/82. IP 66
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: Sin torque.
Carga Estática: 800 kg. Para todos los modelos.
Vida Útil: Según modelos.
Medida de la Caja de Embalaje: Largo: 575mm; Ancho: 160mm; Alto: 90mm.

welact-300-2-IGS-STEP-SOLID.rar

welact-300-4-IGS-STEP-SOLID.rar

welact-300-6-IGS-STEP-SOLID.rar

welact-300-8-IGS-STEP-SOLID.rar

welact-300-12-IGS-STEP-SOLID.rar

welact-300-18-IGS-STEP-SOLID.rar

welact-300-24-IGS-STEP-SOLID.rar

welact-300-315-IGS-STEP-SOLID.rar
