Actuador Welact 6 Linea Hospitalaria-Náutica-Doméstica-Oficina

Estas nuevas Familias Welact 6FB-Welact 6FHB-Welact 6FMB-Welact 600FB-Welact 6FRSB de Actuadores Eléctricos Lineales de uso Hospitalario-Oficina-Domiciliario-Náutico.

Fueron diseñadas para cumplir con necesidades de bajo nivel sonoro, gran robustez a la tracción-compresión (1200 kg), alto nivel de protección contra el medio ambiente IP 68, protección a los agentes químicos (hidrocarburos, fertilizantes), alta variedad de recorridos hasta 1200mm., con un Duty Cycle del 10% trabajando a 600kg y del 5% trabajando con 800kg. Se los puede ordenar con Finales de Carrera Eléctricos W6F, Potenciómetro W600F, Encoder Efecto Hall A y B W6FH, Salido Reed SwitchW6FRS, Pistón Magnético W6FM. Además poseen anti giro en el vástago, y varias configuraciones de electrónica y comunicación. Carcasa Exterior construida en Plástico de Alta resistencia con un diseño esbelto y robusto, pistón en Acero inoxidable de diámetro 29mm.Para ayudar a la elección de las distintas familias montamos una nueva solapa “Arme su pedido”.

Disponible con velocidades 3 y 6 mm/seg. También cuenta con velocidades rápida (W6Xnº) de 12,18,24 mm/seg

General

Voltaje: 12/24  VDC motor con imanes permanentes.

Recorrido de Pistón:  50-100-150-200-250-300-400-500-600-800-1000 mm

Fuerza a la Compresión/Tracción: Hasta 1000 kg para ambos sentidos.

Velocidades: 3 y 6 mm/seg.

Pistón en Acero Inox. De diam. 29 mm con punteras con opciones de ranura central para una mejor adaptación a la necesidad.

Protección contra el medio ambiente: IPX4 e IP 68.

Diseño y Construcción: Robusta , Elegante, Confiable y Hermético.

Color: Gris RAL 7035.

Opciones de Electrónica: Ver Solapa Adjunta a tal fin.

Tomas externas: Acero con protección de Zincado Blanco.

Nivel Sonoro:  44 dB Máximo (sin carga).

Temperatura de Trabajo: -5ºC +70ºC

Toma trasera a 0 y 90 º

Largo de Cables: 2000 mm. Con fichas IP67

Duty Cycle: 10% On time,  2 minutos continuo y 20 min detenidos con 600 kg.

                  5% On time,  1 minuto continuo y 20 min detenidos con 800 kg.

W6FMB - En el Punto Muerto Inferior comienza la detección magnética después de los 20 mm.

Características

Opciones Eléctricas y Comunicación:

A-Finales de carrera eléctricos en los extremos fijos, W6FB.

B-Encoder de Efecto Hall A y B interno, W6HB.

C-EH Corte por Picos de Corriente W6EHB.

D -Potenciómetro 10 Khoms W600B (Salida 0-10V).

E-Potenciómetro 10 Khoms W600B S4-20(Salida 4-20mA).

F-Potenciómetro 10 Khoms W600B E4-20(Entrada 4-20mA).

G-Salida Reed Switch, W6RS8B. (8 pulsos por vuelta del tornillo principal).

H-Pistón magnético para Reed Switch Externo, W6MB

Sistemas de Comunicación

F-Salida 4 a 20 mA

G-Entrada 4-20mA

H-Salida 0-10 Volts

I-Comunicación RF.

J-Comunicación BT.

K-Comunicación WiFi.

Controles Asociados:

Esta vasta gama de familias del Welact 6FB-Welact 6FPLCB-Welact 6HB- Welact 6EHB- Welact 600B- Welac 6RSB llevan asociados varios controles de acuerdo a la necesidad.(Ver en Sección Controles).

Fuerzas Estática y Dinámica

Dinámica

En la Fuerza especifica en el código del Actuador, tanto para tirar como también para empujar. Estas cargas se entienden que es la Fuerza ejercida en el movimiento

Estática

Es la Fuerza que puede soportar el Actuador tanto en la comprensión como en la tracción, pero cuando el mismo este detenido, la carga estática es el esfuerzo generado por el medio exterior del Actuador

Ejemplo de Carga dinámica

Levantar la tapa de una tolva de granos

Ejemplo de Carga Estática

Soportar el viento sobre la tapa de la tolva de granos, mientras el Actuador está detenido.

Codificación

Codificación de los Actuadores Welact - 6FB - 6FPLCB - 6H B- 6EHB - 6MB - 6RS8B - 600B - 600S420B - 600E420B

Codificación según el ángulo de perforación del perno enganche

Perno a 0º (Estándar)

Codificación según el ángulo de perforación del perno enganche

Perno a 90º

Familia

Velocidad Rápida del Welact 6FB

Largo de Recorrido (mm)VoltajeRápidoPeso del Equipo (Kg)
5012W6FB-12-800-6-502.85
5024W6FB-24-800-6-502.85
10012W6FB-12-800-6-1003.05
10024W6FB-24-800-6-1003.05
15012W6FB-12-800-6-1503.25
15024W6FB-24-800-6-1503.25
20012W6FB-12-800-6-2003.45
20024W6FB-24-800-6-2003.45
25012W6FB-12-800-6-2503.65
25024W6FB-24-800-6-2503.65
30012W6FB-12-800-6-3003.85
30024W6FB-24-800-6-3003.85
40012W6FB-12-800-6-4004.25
40024W6FB-24-800-6-4004.25
50012W6FB-12-800-6-5004.65
50024W6FB-24-800-6-5004.65
60012W6FB-12-800-6-6005.05
60024W6FB-24-800-6-6005.05
80012W6FB-12-800-6-8005.85
80024W6FB-24-800-6-8005.85
100012W6FB-12-800-6-10006.65
100024W6FB-24-800-6-10006.65
120012W6FB-12-800-6-12007.45
120024W6FB-24-800-6-12007.45

Planos

Modelo Dimensional del Welact 6FB-6FPLCSB-6FPLCCB-6FHB-6EFHB-6FRS8B-600FB-600FS420B-600FE420B y 6FMB

Recorrido Del Pistón A (mm)Actuador Cerrado B (mm)Actuador Extendido A + B (mm)Recorrido Del Pistón W6 FM A (mm)
50277327---
10032742750
150377527100
200427627150
250477727200
300527827250
4006271027350
5007271227450
6008271427550
80010271827750
100012272227950
1200142726271150

Plano Sin Buje Anti Desgaste

Plano Con Buje Anti Desgaste

Conexión Eléctrica Welact 6FB-6FEHB-6EHFB-6EHB

Conexión Eléctrica Welact 6FMB

Conexión Eléctrica Welact 6FPLCB

Conexión Eléctrica Welact 6FHB

Conexión Eléctrica Welact 600FB SALIDA 10 K Ohm

Conexión Eléctrica Welact 600FB con Salida de 4 a 20 mA

Conexión Eléctrica Welact 6FCPB

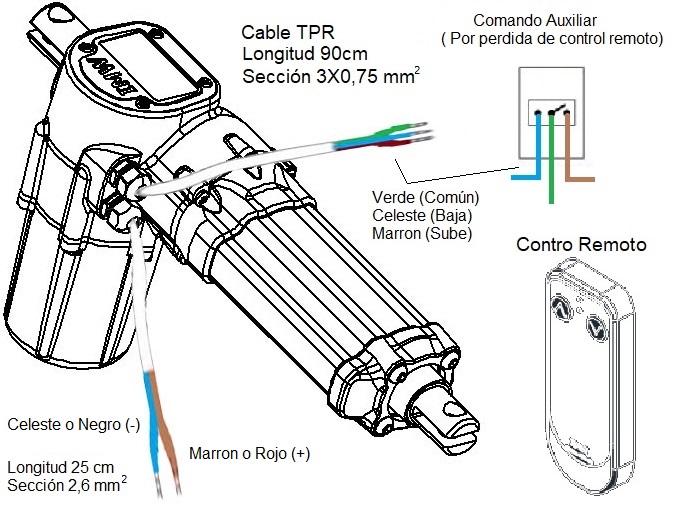

Conexión Eléctrica Welact 6FCP - RF/EA

Conexión Eléctrica Welact 600 F2MPLCB

Conexión Welact 600FB para Caja con Entrada de 4 a 20 mA

Diagrama Interno Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20 mA

Gráficos

CORRIENTE VS CARGA 24 Vcc 800Kg ROSCA GRUESA

VELOCIDAD VS CARGA 24 Vcc 800 Kg ROSCA GRUESA

CORRIENTE VS CARGA 24 Vcc 1000Kg ROSCA FINA

VELOCIDAD VS CARGA 24Vcc 1000 Kg ROSCA FINA

CORRIENTE VS CARGA 12Vcc 800 Kg ROSCA GRUESA

VELOCIDAD VS CARGA 12Vcc 800 Kg ROSCA GRUESA

CORRIENTE VS CARGA 12Vcc 800 Kg ROSCA FINA

VELOCIDAD VS CARGA 12Vcc 800 Kg ROSCA FINA

Vida Útil Vs. Carga 800 Kg

Vida Útil Vs. Carga 1000 Kg

Corriente Vs. Carga W6F 12VCC X3 (Tornillos de 3 entradas)

Corriente Vs. Carga W6F 12VCC X4 (Tornillos de 4 entradas)

Corriente Vs. Carga W6F 24VCC X2 (Tornillos de 2 entradas)

Corriente Vs. Carga W6F 24VCC X3 (Tornillos de 3 entradas)

Corriente Vs. Carga W6F 24VCC X4 (Tornillos de 4 entradas)

Descargas

WELACT 6 - 50 mm IGS-STEP-SOLID - INF SUP

WELACT-6-050.rar

WELACT 6 - 100 mm IGS-STEP-SOLID - INF SUP

WELACT-6-100.rar

WELACT 6 - 150 mm IGS-STEP-SOLID - INF SUP

WELACT-6-150.rar

WELACT 6 - 200 mm IGS-STEP-SOLID - INF SUP

WELACT-6-200.rar

WELACT 6 - 250 mm IGS-STEP-SOLID - INF SUP

WELACT-6-250.rar

WELACT 6 - 300 mm IGS-STEP-SOLID - INF SUP

WELACT-6-300.rar

WELACT 6 - 400 mm IGS-STEP-SOLID - INF SUP

WELACT-6-400.rar

WELACT 6 - 450 mm IGS-STEP-SOLID - INF SUP

WELACT-6-450.rar

WELACT 6 - 500 mm IGS-STEP-SOLID - INF SUP

WELACT-6-500.rar

WELACT 6 - 600 mm IGS-STEP-SOLID - INF SUP

WELACT-6-600.rar

WELACT 6 - 800 mm IGS-STEP-SOLID - INF SUP

WELACT-6-800.rar

WELACT 6 - 1000 mm IGS-STEP-SOLID - INF SUP

WELACT-6-1000.rar

WELACT 6 - 1200 mm IGS-STEP-SOLID - INF SUP

WELACT-6-1200.rar
