Actuador Lineal Welact S1

Compacto, para cargas livianas.
Actuador compacto que puede trabajar en zonas muy pequeñas sin sacrificar en potencia o confiabilidad, apto para trabajar en interiores o a la intemperie.

General

La amplia gama disponible de fuerzas vs. Recorridos hacen de estos equipos una opción simple y confiable.Este actuador es funcionalmente intercambiable con uno neumático o hidráulico, en usos intermitentes. Este actuador mantiene una repetitividad independientemente de la temperatura ambiente, humedad, etc., además puede trabajar sin la necesidad de mantenimiento o ajustes por desgastes.

El Welact 1 esta diseñado para aplicaciones intermitentes donde requiere posicionamientos, ajustes, clampeo, etc.Los actuadores Welact 1 estan disponibles en 2 rangos de fuerza 12 y 25 kgs., con 5 medidas de recorridos, también están disponibles en 12 y 24 vcc.

Control

Para los Actuadores Welact 1 tenemos disponibles dos tipos de controles de acuerdo a la necesidad del cliente.
SCAS-W1-12/24: Cuando el control y la potencia son manejadas en la misma caja.
SCACD-W1-12/24  Utilizados cuando la distancia desde al control al Actuador son considerables.

Características

Características:

1) Límites de carrera internos que permiten que el equipo se detenga en ambos extremos y con el simple cambio de polaridad se cambia el sentido de funcionamiento.
2) Tipo de montaje: En forma de U con la colocación de un perno.
3)  La máxima fuerza disponible es de 25 kg. Con una extensión de 152,4 mm.
4) Estructura exterior en aluminio, sellado para permitir el trabajo al intemperie y en ambientes con polvillo.

Aplicaciones Típicas:

1) Movimientos en pequeñas recorridos.
2) Instalaciones de bajo costo.
3) Aplicaciones de baja carga.
4) Espacio reducido.

Especificaciones Generales

Entrada: 12 y 24 vcc.
Largo de trabajo: 12.7-25.4-50.8-101.6-152.4mm
Capacidades de Carga: 12 y 25 kg.
Porcentaje del tiempo de trabajo: 25% a l.a máxima carga.
Protección en el Motor: Con  protección en el motor.
Límites de carrera: Sí fijos en los extremos, ajustables externos opcional.
Rosca: Acme.
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.
Protección contra el medio ambiente: IRAM 2444/82. IP 65
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 1 mm2 y Ø 1,1 mm
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: 23 kg.cm.
Carga Estática: 150 kg.Vida Util: 35.000 ciclos a la máxima carga.
Medida de la Caja de Embalaje:Largo: 295mm; Ancho: 90mm; Alto: 60mm

Codificación

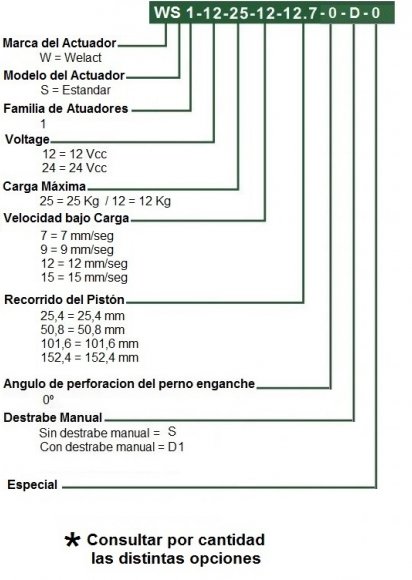

Codificación de los Actuadores Welact S1

Familia

Welact 1

Largo de Recorrido (mm)VoltajeCapacidad de Carga 12 KgCapacidad de Carga 25 KgPeso del Equipo (Kg)
12,712WS1 - 12 - 12 - 9 - 12.7WS1 - 12 - 25 - 12 - 12.70.631
12,724WS1 - 24 - 25 - 15 - 12.70.631
25,412WS1 - 12 - 12 - 9 - 25.4WS1 - 12 - 25 - 12- 25.40.644
25,424WS1 - 24 - 25 - 15- 25.40.644
50,812WS1 - 12 - 12 - 9 - 50,8WS1 - 12 - 25 - 12- 50.80.670
50,824WS1 - 24 - 25 - 15- 50.80.670
101,612WS1 - 12 - 12 - 9 - 101,6WS1 - 12 - 25 - 12- 101.60.726
101,624WS1 - 24 - 25 - 15- 101.60.726
152,412WS1 - 12 - 12 - 9 - 152,4WS1 - 12 - 25 - 12- 152.40.782
152,424WS1 - 24 - 25 - 15- 152.40.782

Planos

Plano Dimensional del Welact S1

PulgadasA (mm)B (mm)
1/212.7122.30
125.4135
250.8160.4
4101.60211.20
6152.40262

Plano Dimensional del Welact S1

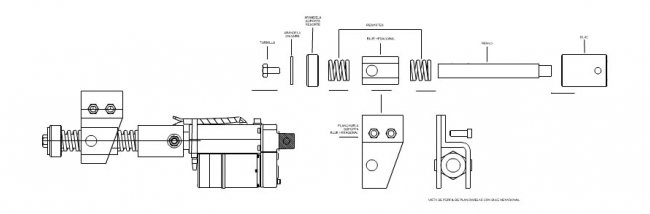

Soportes de Instalación para el actuador WS1/L1

Soportes de Instalación para el actuador WS1/L1

Gráficos

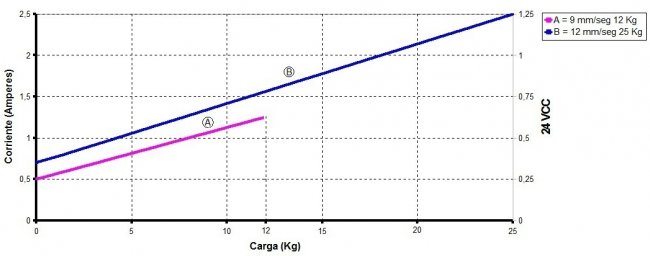

Corriente vs Carga

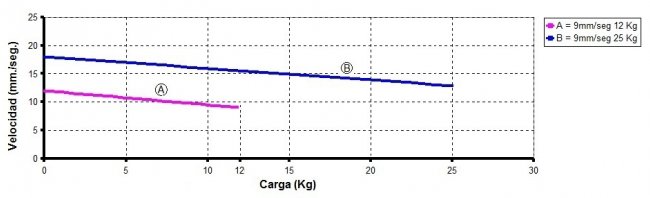

Velocidad Vs. Carga

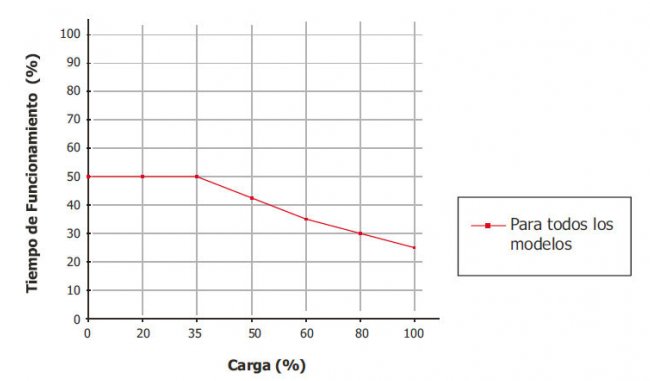

Tiempo de Funcionamiento Vs. Carga

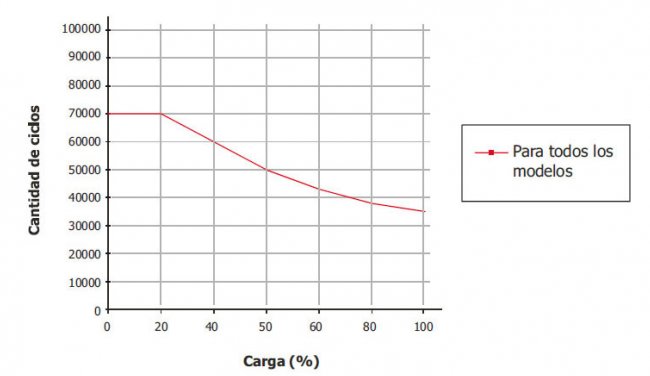

Vida Útil Vs. Carga

Descargas

WELACT S1-1/2-INF /SOLD/IGS/STEP

WELACT-S1-05-PMI.rar

WELACT S1-1/2-SUP /SOLD/IGS/STEP

WELACT-S1-05-PMS.rar

WELACT S1-1-INF /SOLD/IGS/STEP

WELACT-S1-10-PMI.rar

WELACT S1-1-SUP /SOLD/IGS/STEP

WELACT-S1-10-PMS.rar

WELACT S1-2-INF /SOLD/IGS/STEP

WELACT-S1-20-PMI.rar

WELACT S1-2-SUP /SOLD/IGS/STEP

WELACT-S1-20-PMS.rar

WELACT S1-4-INF /SOLD/IGS/STEP

WELACT-S1-40-PMI.rar

WELACT S1-4-SUP /SOLD/IGS/STEP

WELACT-S1-40-PMS.rar

WELACT S1-6-INF /SOLD/IGS/STEP

WELACT-S1-60-PMI1.rar

WELACT S1-6-SUP /SOLD/IGS/STEP

WELACT-S1-60-PMS.rar
