Actuador Lineal WLR1 WLH1 WLM1

Estos actuadores tiene la ventaja de respecto de la versión WL1 que pueden entregar una lectura en forma absoluta en la versión WLR1 y una lectura relativa en la versión WLH1 de la posición del vástago.

Recorrido máximo 95mm para WLR1 y 152,4 para el WLH1. El WLM1 Magnético, con sensor inductivo externo (sensor de proximidad tipo Reed Switch Cód. SME-8-K-LED-24), Todos tienen versiones 12 y 24 voltios.

General

La amplia gama disponible de fuerzas vs. Recorridos hacen de estos equipos una opción simple y confiable.
Estos actuadores son funcionalmente intercambiable con uno neumático o hidráulico, en usos intermitentes.Estos actuadores mantiene una repetitividad independientemente de la temperatura ambiente, humedad, etc., además puede trabajar sin la necesidad de mantenimiento o ajustes por desgastes.

El Welact LR1 (Actuador con retroalimentación potenciométrica) esta diseñado para aplicaciones intermitentes donde requiere posicionamientos y ajustes. Los actuadores Welact LR1 estan disponibles en 4 rangos de fuerza 12-25-50 y 75 kgs., con un recorrido máximo de 95mm, también están disponibles en 12 y 24 vcc. Este actuador entrega en todo momento una posición absoluta del vástago.

El Welact LH1 (Actuador con retroalimentación con Encoder de Efecto Hall A y B)  esta diseñado para aplicaciones intermitentes donde requiere posicionamientos y ajustes. Los actuadores Welact LH1 estan disponibles en 4 rangos de fuerza 12-25-50 y 75 kgs., con un recorrido máximo de 152.4mm, también están disponibles en 12 y 24 vcc. Este actuador entrega  una posición relativa del vástago respecto de un punto de inicialización.
Además nuestros equipos necesitan mínima instalación mecánica y eléctrica eliminando la necesidad de periódicos mantenimientos.

Características

Características:

1) Límites de carrera internos que permiten que el equipo se detenga en ambos extremos y con el simple cambio de polaridad se cambia el sentido de funcionamiento.
2) Tipo de montaje: En forma de U con la colocación de un perno.
3)  La máxima fuerza disponible es de 75 kg. Con una extensión de 95 mm. para el WLR1 y 152,4 para el WLH1
4) Estructura exterior en aluminio, sellado para permitir el trabajo al intemperie y en ambientes con polvillo.

Aplicaciones Típicas:

1) Movimientos de posicionamientos
2) Hornos industriales .
3) Clapetas regulables
4) Ajustes en máquinas varias

Especificaciones Generales:

Entrada: 12 y 24 vcc.
Largo de trabajo WLR1:  25.4-50.8 y 95 mm
Largo de trabajo WLH1:  25.4-50.8-101.6-152.4 mm
Capacidades de Carga: 12-25-50 y 75 kg.
Nota: Actuadores con 75 kg tienen 75 kg a la compresión y 50 a la tracción.
Porcentaje del tiempo de trabajo: 25% a l.a máxima carga. Excepto 75kg tienen 15% a la max carga.
Protección en el Motor: Con  protección en el motor.
Límites de carrera: Sí fijos en los extremos, ajustables externos opcional.
Rosca: Acme.
Rangos de temperatura WLR1: -26 a 65 ªC.
Rangos de temperatura WLH1: -26 a 95 ªC.
Carcaza Exterior: Aluminio, con protección Epoxi
Protección contra el medio ambiente: IRAM 2444/82. IP 65
Ensayo realizado: Protección a las 96 hs de niebla salina.
Sección y Diámetro de Cables: 1 mm2 y Ø 1,1 mm
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: 23 kg.cm.
Carga Estática: 150 kg.
Vida Util Larga Vida WLR1: 30.000 ciclos
Vida Util Larga Vida WLH1: 145.000 ciclos
Medida de la Caja de Embalaje: Largo: 295mm; Ancho: 105mm; Alto: 60mm

Codificación

Codificación de los Actuadores Welact LR1 y Welact LH1

Familia

WLR1 WLH1 WLM1

Largo de Recorrido (mm)VoltajeCapacidad de Carga 12 KgCapacidad de Carga 25 KgCapacidad de Carga 25 KgPeso del Equipo (Kg)
25,412WLR1 - 12 - 12 - 9 - 25.4WLR1-12 - 25 - 12- 25.4WLR1 - 12 - 25 - 7- 25.40.975
25,424WLR1 - 24 - 12 - 9 - 25.4WLR1- 24 - 25 - 15- 25.4WLR1 - 24 - 25 - 9 - 25.40.975
50,812WLR1 - 12 - 12 - 9 - 50,8WLR1-12 - 25 - 12- 50.8WLR1 - 12 - 25 - 7- 50.80.975
50,824WLR1 - 24 - 12 - 9 - 50,8WLR1- 24 - 25 - 15- 50.8WLR1 - 24 - 25 - 9 - 50.80.975
9512WLR1 - 12 - 12 - 9 - 101,6WLR1-12- 25 - 12- 101.6WLR1 -12- 25 - 7- 101.60.975
9524WLR1 - 24 - 12 - 9 - 101,6WLR1-24 -25- 15-101.6WLR1- 24 - 25 - 9 - 101.60.975

WLR1 WLH1 WLM1

Largo de Recorrido (mm)VoltajeCapacidad de Carga 50 KgCapacidad de Carga 75 KgPeso del Equipo (Kg)
25.412WLR1-12 - 50 - 12 - 25.4WLR1-12 - 75 - 9 - 25.40.975
25.424WLR1-24 - 50 - 15 - 25.4WLR1-24 - 75 - 12 - 25.40.975
50.812WLR1-12 - 50 - 12 - 50.8WLR1-12 - 75 - 9 - 50.80.975
50.824WLR1-24 - 50 - 15 - 50.8WLR1- 24 - 75 - 12 - 50.80.975
9512WLR1-12 - 50 -12- 101.6WLR1- 12 - 75 - 9 - 101.60.975
9524WLR1-24 - 50 - 15-101.6WLR1- 24 - 75 - 12 - 101.60.975

Familia de Actuadores Welact WLH1

Largo de Recorrido (mm)VoltajeCapacidad de Carga 12 KgCapacidad de Carga 25 KgCapacidad de Carga 25 KgPeso del Equipo (Kg)
25.412WLH1 - 12 - 12 - 9 - 25.4WLH1-12 - 25 - 12- 25.4WLH1 - 12 - 25 - 7- 25.40.794
25.424WLH1 - 24 - 12 - 9 - 25.4WLH1- 24 - 25 - 15- 25.4WLH1 - 24 - 25 - 9 - 25.40.794
50.812WLH1 - 12 - 12 - 9 - 50.8WLH1-12 - 25 - 12- 50.8WLH1 - 12 - 25 - 7- 50.80.858
50.824WLH1 - 24 - 12 - 9 - 50.8WLH1- 24 - 25 - 15-50.8WLH1 - 24 - 25 - 9 - 50.80.858
101.612WLH1 - 12 - 12 - 9 - 101.6WLH1-12 - 25 - 12-101.6WLH1 - 12 - 25 - 7- 101.60.986
101.624WLH1 - 24 - 12 - 9 - 101.6WLH1- 24 - 25 - 15- 101.6WLH1 - 24 - 25 - 9 - 101.60.986
152.412WLH1 - 12 - 12 - 9 - 152.4WLH1-12 - 25 - 12- 152.4WLH1 - 12 - 25 - 7- 152.41.114
152.424WLH1 - 24 - 12 - 9 - 152.4WLH1- 24 - 25 - 15- 152.4WLH1 - 24 - 25 - 9 - 152.41.114

Familia de Actuadores Welact WLH1

Largo de Recorrido (mm)VoltajeCapacidad de Carga 50 KgCapacidad de Carga 75 KgPeso del Equipo (Kg)
25.412WLH1-12 - 50 - 12 - 25.4WLH1-12 - 75 - 9 - 25.40.794
25.424WLH1-24 - 50 - 12 - 25.4WLH1-24 - 75 - 9 - 25.40.794
50.812WLH1-12 - 50 - 12 - 50.8WLH1-12 - 75 - 9 - 50.80.858
50.824WLH1-24 - 50 - 12 -50.8WLH1-24 - 75 - 9 -50.80.858
101.612WLH1-12 - 50 - 12 - 101.6WLH1-12 - 75 - 9 - 101.60.986
101.624WLH1-24 - 50 - 12 - 101.6WLH1-24 - 75 - 9 - 101.60.986
152.412WLH1-12 - 50 - 12 - 152.4WLH1-12 - 75 - 9 -152.41.114
152.424WLH1-24 - 50 - 12 - 152.4WLH1-24 - 75 - 9 -152.41.114

Planos

Plano Dimensional del Welact LH1

PulgA (mm)B (mm)
1/212.7122.30
125.4135
250.8160.4
4101.60211.2
6152.40262

Plano Dimensional del Welact LH1

Plano Dimensional del Welact LH1

Soportes de Instalación para el actuador WLR1/LH1

Soportes de Instalación para el actuador WLR1/LH1 Parte fija

Soportes de Instalación para el actuador WLR1/LH1 Parte fija

Soportes de Instalación para el actuador WLR1/LH1 Parte fija

Soportes de Instalación para el actuador WLR1/LH1 Parte fija

Soportes de Instalación para el actuador WLR1/LH1 Parte fija

Plano Dimensional WLR1

RecorridoA(mm)B(mm)
1 pulg25.4213
2 pulg50.8213
90 mm90213
95 mm95213

Plano Dimensional WLR1

Plano Dimensional WLR1

Plano Dimensional WLR1

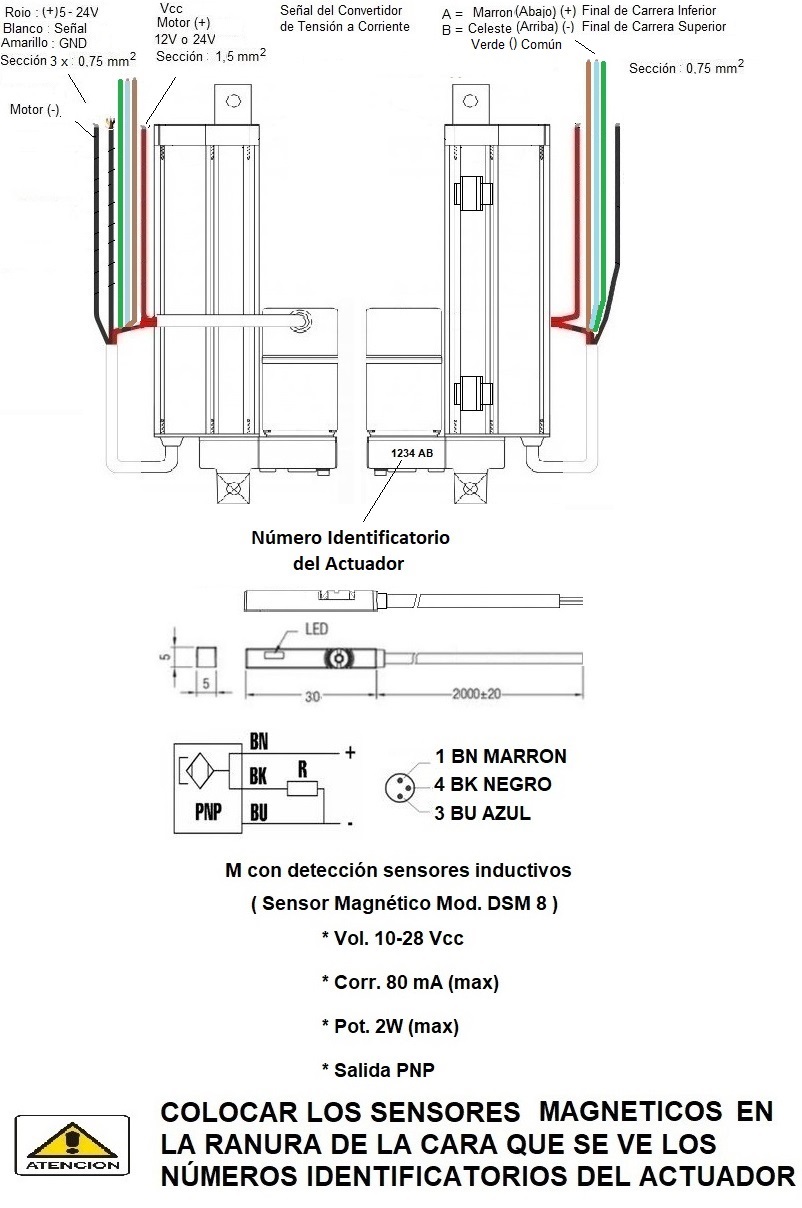

Conexión Welact WLM1 WLM1B y WLM1C de 4 a 20 mA

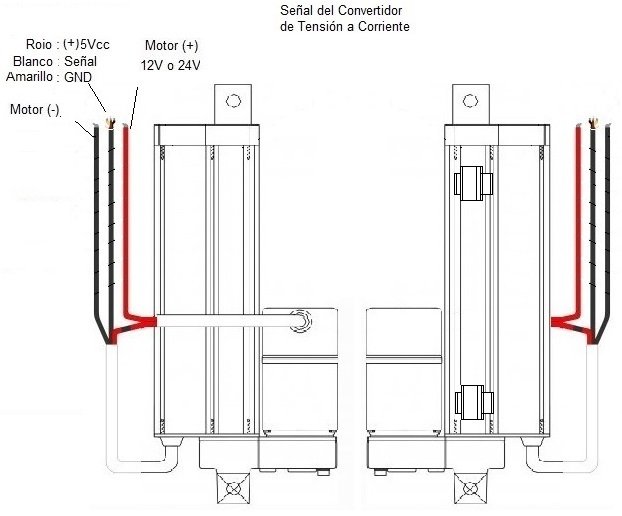

Conexión Welact WLM1 con Entrada de 4 a 20mA

Diagrama Interno Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20mA

Disposición Interna Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20mA

Gráficos

Corriente Vs. Carga

Velocidad Vs. Carga

Tiempo de Funcionamiento Vs. Carga

Vida Útil Vs. Carga

Descargas

WELACT WLH1-1/2-INF /SOLD/IGS/STEP

WELACT-L1-05-PMI1.rar

WELACT WLH1-1/2-SUP /SOLD/IGS/STEP

WELACT-L1-05-PMS.rar

WELACT WLH1-1-INF /SOLD/IGS/STEP

WELACT-L1-10-PMI1.rar

WELACT WLH1-1-SUP /SOLD/IGS/STEP

WELACT-L1-10-PMS.rar

WELACT WLH1-2-INF /SOLD/IGS/STEP

WELACT-L1-20-PMI3.rar

WELACT WLH1-2-SUP /SOLD/IGS/STEP

WELACT-L1-20-PMS3.rar

WELACT WLH1-4-INF /SOLD/IGS/STEP

WELACT-L1-40-PMI2.rar

WELACT WLH1-4-SUP /SOLD/IGS/STEP

WELACT-L1-40-PMS1.rar

WELACT WLH1-6-INF /SOLD/IGS/STEP

WELACT-L1-60-PMI1.rar

WELACT WLH1-6-SUP /SOLD/IGS/STEP

WELACT-L1-60-PMS1.rar

WELACT WLR1-INF /SOLD/IGS/STEP

WELACT-LR1-INF-SOLDIGSSTEP.rar

WELACT LR1-SUP-1in /SOLD/IGS/STEP

WELACT-LR1-SUP-01-SOLDIGSSTEP.rar

WELACT WLR1-SUP-2in /SOLD/IGS/STEP

WELACT-LR1-SUP-02-SOLDIGSSTEP2.rar

WELACT WLR1-SUP-90 /SOLD/IGS/STEP

WELACT-LR1-SUP-90-SOLDIGSSTEP.rar

WELACT WLR1-SUP-95 /SOLD/IGS/STEP

WELACT-LR1-SUP-95-SOLDIGSSTEP2.rar
