Atuador Linear WLR1 WLH1 e WLM1
Estes atuadores têm a vantagem sobre a versão WL1 de entregar uma leitura de forma absoluta na versão WLR1 e uma leitura relativa na versão WLH1 da posição da haste.
Percurso máximo 95mm para WLR1 e 152,4 para o WLH1. Ambos têm versões 12 e 24 volts.
Geral
A ampla gama disponível de forças vs. percursos fazem destes equipamentos uma opção simples y confiável.
Estes atuadores são funcionalmente permutáveis com um pneumático ou hidráulico em usos intermitentes. Estes atuadores mantêm uma repetição independentemente da temperatura ambiente, umidade, etc. Podem trabalhar sem a necessidade de manutenção ou ajustes por desgastes.
O Welact LR1 (Atuador com retroalimentação potenciométrica) está desenhado para aplicações intermitentes onde se requer posicionamentos e ajustes. Os atuadores Welact LR1 estão disponíveis em 4 níveis de força 12-25-50 e 75 kg, com um percurso máximo de 95mm, também estão disponíveis em 12 y 24 vcc. Este atuador entrega a todo momento uma posição absoluta da haste.
O Welact LH1 (atuador com retroalimentação com encoder de efeicto hall A y B) está desenhado para aplicações intermitentes onde se requer posicionamentos e ajustes. Os atuadores Welact LH1 estão disponíveis em 4 níveis de força 12-25-50 e 75 kg, com um percurso máximo de 152.4mm, também estão disponíveis em 12 y 24 vcc. Este atuador entrega uma posição relativa da haste levando em referência um ponto de inicialização.
Nossos equipamentos precisam de uma mínima instalação mecânica e elétrica, eliminando a necessidade de manutenções periódicas.
Recursos
Características:
1) Limites de carreira internos que permitem que o equipamento detenha-se em ambos os extremos e com a simples mudança de polaridade se muda o sentido de funcionamento.
2) Tipo de montagem: Em forma de U com a colocação de um parafuso.
3) A força máxima disponível é de 75kg. Com uma extensão de 95 mm para o WLR1 e 152,4 para o WLH1
4) Estrutura exterior em alumínio, selado para permitir o trabalho à intempérie e em ambientes com poeira.
Aplicações Típicas:
1) Movimentos de posicionamentos
2) Fornos industriais
3) Registros tipo flap reguláveis
4) Ajustes em máquinas
Especificações Gerais:
Entrada: 12 y 24 vcc.
Comprimento de trabalho WLR1: 25.4-50.8 e 95 mm
Comprimento de trabalho WLH1: 25.4-50.8-101.6-152.4 mm
Capacidades de Carga: 12-25-50 y 75 kg.
Nota: Atuadores com 75 kg têm 75 kg à compressão e 50 à tração.
Porcentagem do tempo de trabalho: 25% à máxima carga. Exceto 75kg, têm 15% a la max carga.
Proteção no Motor: Com proteção no motor.
Limites de carreira: Sim, fixos nos extremos, externos ajustáveis opcional.
Rosca: trapezoidal.
Níveis de temperatura WLR1: -26 a 65°C.
Níveis de temperatura WLH1: -26 a 95°C.
Carcaça Exterior: alumínio, com proteção epóxi
Proteção contra o meio ambiente: IRAM 2444/82. IP 65
Ensaio realizado: proteção à 96 hs de névoa salina.
Secção y diâmetro de cabos: 1 mm2 e Ø 1,1 mm
Conectores: Opcionais. (ver seção)
Montagem: Em forma de U ou similar.
Torque de arranque/parada: 23 kg.cm.
Carga Estática: 150 kg.
Vida útil longa vida WLR1: 30.000 ciclos
Vida útil longa vida WLH1: 145.000 ciclos
Medida da Caixa de Embalagem: Comprimento: 295mm; Largura: 105mm; Altura: 60mm
Família

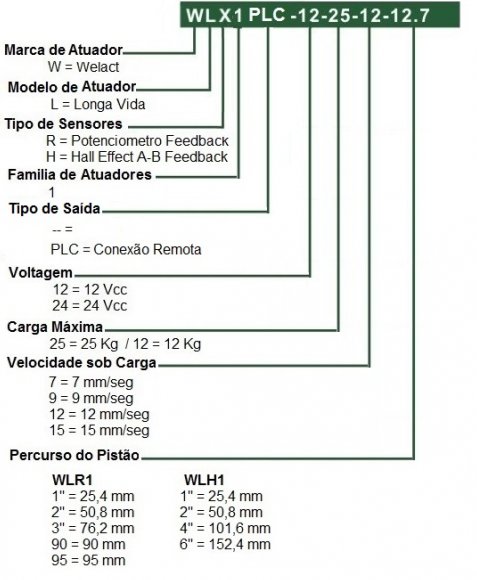

WLR1 WLH1 WLM1
| Comprimento do Percurso (mm) | Voltagem | Capacidade de Carga 12 Kg | Capacidade de Carga 25 Kg | Capacidade de Carga 25 Kg | Peso do Equipamento (Kg) |
|---|---|---|---|---|---|
| 25,4 | 12 | WLR1 - 12 - 12 - 9 - 25.4 | WLR1-12 - 25 - 12- 25.4 | WLR1 - 12 - 25 - 7- 25.4 | 0.975 |
| 25,4 | 24 | WLR1 - 24 - 12 - 9 - 25.4 | WLR1- 24 - 25 - 15- 25.4 | WLR1 - 24 - 25 - 9 - 25.4 | 0.975 |
| 50,8 | 12 | WLR1 - 12 - 12 - 9 - 50,8 | WLR1-12 - 25 - 12- 50.8 | WLR1 - 12 - 25 - 7- 50.8 | 0.975 |
| 50,8 | 24 | WLR1 - 24 - 12 - 9 - 50,8 | WLR1- 24 - 25 - 15- 50.8 | WLR1 - 24 - 25 - 9 - 50.8 | 0.975 |
| 95 | 12 | WLR1 - 12 - 12 - 9 - 101,6 | WLR1-12- 25 - 12- 101.6 | WLR1 -12- 25 - 7- 101.6 | 0.975 |
| 95 | 24 | WLR1 - 24 - 12 - 9 - 101,6 | WLR1-24 -25- 15-101.6 | WLR1- 24 - 25 - 9 - 101.6 | 0.975 |
WLR1 WLH1 WLM1
| Comprimento do Percurso (mm) | Voltagem | Capacidade de Carga 50 Kg | Capacidade de Carga 75 Kg | Peso do Equipamento (Kg) |
|---|---|---|---|---|
| 25.4 | 12 | WLR1-12 - 50 - 12 - 25.4 | WLR1-12 - 75 - 9 - 25.4 | 0.975 |
| 25.4 | 24 | WLR1-24 - 50 - 15 - 25.4 | WLR1-24 - 75 - 12 - 25.4 | 0.975 |
| 50.8 | 12 | WLR1-12 - 50 - 12 - 50.8 | WLR1-12 - 75 - 9 - 50.8 | 0.975 |
| 50.8 | 24 | WLR1-24 - 50 - 15 - 50.8 | WLR1- 24 - 75 - 12 - 50.8 | 0.975 |
| 95 | 12 | WLR1-12 - 50 -12- 101.6 | WLR1- 12 - 75 - 9 - 101.6 | 0.975 |
| 95 | 24 | WLR1-24 - 50 - 15-101.6 | WLR1- 24 - 75 - 12 - 101.6 | 0.975 |
Familia de Atuadores Welact WLH1
| Comprimento do Percurso (mm) | Voltagem | Capacidade de Carga 12 Kg | Capacidade de Carga 25 Kg | Capacidade de Carga 25 Kg | Peso do Equipamento (Kg) |
|---|---|---|---|---|---|
| 25.4 | 12 | WLH1 - 12 - 12 - 9 - 25.4 | WLH1-12 - 25 - 12- 25.4 | WLH1 - 12 - 25 - 7- 25.4 | 0.794 |
| 25.4 | 24 | WLH1 - 24 - 12 - 9 - 25.4 | WLH1- 24 - 25 - 15- 25.4 | WLH1 - 24 - 25 - 9 - 25.4 | 0.794 |
| 50.8 | 12 | WLH1 - 12 - 12 - 9 - 50.8 | WLH1-12 - 25 - 12- 50.8 | WLH1 - 12 - 25 - 7- 50.8 | 0.858 |
| 50.8 | 24 | WLH1 - 24 - 12 - 9 - 50.8 | WLH1- 24 - 25 - 15-50.8 | WLH1 - 24 - 25 - 9 - 50.8 | 0.858 |
| 101.6 | 12 | WLH1 - 12 - 12 - 9 - 101.6 | WLH1-12 - 25 - 12-101.6 | WLH1 - 12 - 25 - 7- 101.6 | 0.986 |
| 101.6 | 24 | WLH1 - 24 - 12 - 9 - 101.6 | WLH1- 24 - 25 - 15- 101.6 | WLH1 - 24 - 25 - 9 - 101.6 | 0.986 |
| 152.4 | 12 | WLH1 - 12 - 12 - 9 - 152.4 | WLH1-12 - 25 - 12- 152.4 | WLH1 - 12 - 25 - 7- 152.4 | 1.114 |
| 152.4 | 24 | WLH1 - 24 - 12 - 9 - 152.4 | WLH1- 24 - 25 - 15- 152.4 | WLH1 - 24 - 25 - 9 - 152.4 | 1.114 |
Familia de Atuadores Welact WLH1
| Comprimento do Percurso (mm) | Voltagem | Capacidade de Carga 50 Kg | Capacidade de Carga 75 Kg | Peso do Equipamento (Kg) |
|---|---|---|---|---|
| 25.4 | 12 | WLH1-12 - 50 - 12 - 25.4 | WLH1-12 - 75 - 9 - 25.4 | 0.794 |
| 25.4 | 24 | WLH1-24 - 50 - 12 - 25.4 | WLH1-24 - 75 - 9 - 25.4 | 0.794 |
| 50.8 | 12 | WLH1-12 - 50 - 12 - 50.8 | WLH1-12 - 75 - 9 - 50.8 | 0.858 |
| 50.8 | 24 | WLH1-24 - 50 - 12 -50.8 | WLH1-24 - 75 - 9 -50.8 | 0.858 |
| 101.6 | 12 | WLH1-12 - 50 - 12 - 101.6 | WLH1-12 - 75 - 9 - 101.6 | 0.986 |
| 101.6 | 24 | WLH1-24 - 50 - 12 - 101.6 | WLH1-24 - 75 - 9 - 101.6 | 0.986 |
| 152.4 | 12 | WLH1-12 - 50 - 12 - 152.4 | WLH1-12 - 75 - 9 -152.4 | 1.114 |
| 152.4 | 24 | WLH1-24 - 50 - 12 - 152.4 | WLH1-24 - 75 - 9 -152.4 | 1.114 |
