Actuador Welact 6 Linea Agricola Industrial Vial

La más versátil línea de actuadores lineales tanto, en ambientes cubierto como a la intemperie y con una alta disponibilidad en sus distintas configuraciones en su electrónica tanto interna como externa le dan amplias opciones en su funcionamiento.

Estas flamantes Familias Welact 6F-Welact 6FPLC-Welact 6H-Welact 6EH-Welact 6M-Welact 600-Welact 6RS de Actuadores Eléctricos Lineales de uso Agricola-Industriales o Viales fueron diseñadas para necesidades de bajo nivel sonoro, gran robustez a la tracción-compresión (1000 kg), alto nivel de protección contra el medio ambiente IP 68, protección a los agentes químicos (hidrocarburos, fertilizantes), alta variedad de recorridos hasta 1000mm., fuerzas hasta 1000 kg. Con un Duty Cycle del 10%, Se los puede ordenar con Finales de Carrera Eléctricos W6F, Potenciometro W600, Encoder Efecto Hall A y B W6H, Salida Reed Switch W6RS, Antigiro en el vástago, Pistón Magnético W6M, Detección Efecto Hall W6EH. Además tienen varias configuraciones de electrónica. Carcaza Exterior construída en Plástico de Alta resistencia.

General

Características Generales

Voltaje: 12/24  VDC motor con imanes permanentes.

Recorrido de Pistón:  50-100-150-200-250-300-400-500-600-800-1000 mm

Fuerza a la Compresión/Tracción: Hasta 1000 kg para ambos sentidos.

Velocidades: 3 y 6 mm/seg.

Pistón en Acero Inox. De diam. 29 mm con punteras con opciones de ranura central para una mejor adaptación a la necesidad.

Protección contra el medio ambiente: IPX4 e IP 68.Diseño y Construcción: Robusta , Elegante y Confiable.

Color: Negro RAL 9005..

Opciones de Electrónica: Ver Solapa Adjunta a tal fin.

Tomas externas: Acero con protección de Zincado Blanco.

Nivel Sonoro:  44 dB Máximo (sin carga).

Temperatura de Trabajo: -5ºC-45ºCToma trasera a 0 y 90 º

Largo de Cables: 400 mm.

Duty Cycle: 10% On time,  2 minutos continuo y 20 min detenidos a máxima carga.

Medida de la Caja de Embalaje: Largo: 590mm, Ancho: 170mm, Alto: 95mm.

Características

Opciones Eléctricas y Comunicación:

A - Finales de carrera eléctricos en los extremos fijos, W6F.

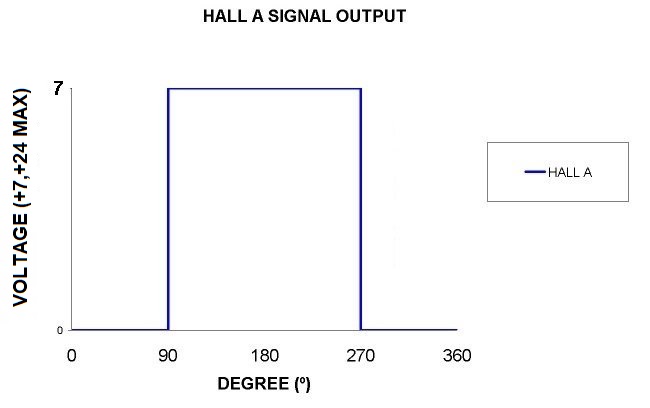

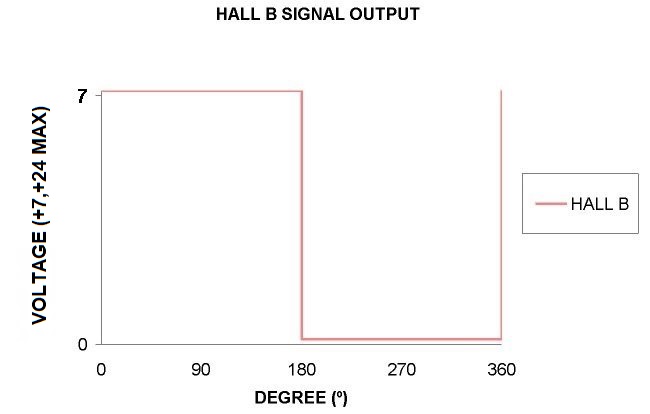

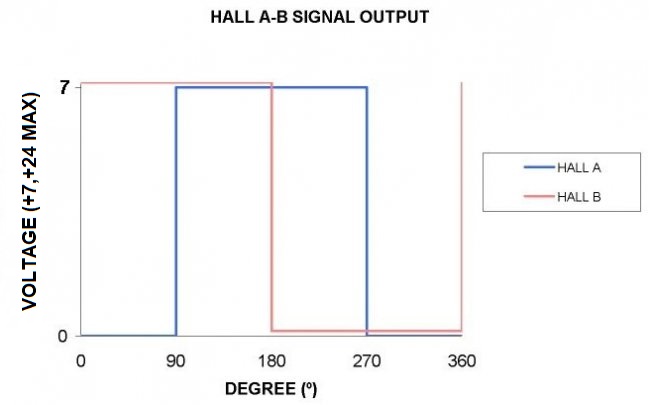

B - Encoder de Efecto Hall A y B interno, W6H.

C - EH Corte por Picos de Corriente W6EH.

D - Potenciómetro 10 Khoms W600 (Salida 0-10V).

E - Potenciómetro 10 Khoms W600 S4-20(Salida 4-20mA).

F - Potenciómetro 10 Khoms W600 E4-20(Entrada 4-20mA).

G - Salida Reed Switch, W6RS8. (8 pulsos por vuelta del tornillo principal).

H - Pistón magnético para Reed Switch Externo, W6M

Sistemas de Comunicación

I - Salida 4 a 20 mA

J - Entrada 4-20mA

K - Salida 0-10 Volts

L - Comunicación RF.

M - Comunicación BT.

N - Comunicación WiFi.

Controles Asociados:

Esta vasta gama de familias del Welact 6F-Welact 6FPLC-Welact 6H- Welact 6EH- Welact 600- Welac 6RS llevan asociados varios controles de acuerdo a la necesidad.(Ver en Sección Controles).

Codificación

Codificación de los Actuadores Welact - 6F - 6FPLC - 6FH - 6FEH - 6FM - 6FRS8 - 600F - 600FS420 - 600FE420

Codificación según el ángulo de perforación del perno a 0º (Estándar)

Perno a 0º (Estándar)

Perno a 90º

Familia

Velocidad Rápida del Welact 6F

Largo de Recorrido (mm)VoltajeRápidoPeso del Equipo (Kg)
5012W6F-12-800-6-502.85
5024W6F-24-800-6-502.85
10012W6F-12-800-6-1003.05
10024W6F-24-800-6-1003.05
15012W6F-12-800-6-1503.25
15024W6F-24-800-6-1503.25
20012W6F-12-800-6-2003.45
20024W6F-24-800-6-2003.45
25012W6F-12-800-6-2503.65
25024W6F-24-800-6-2503.65
30012W6F-12-800-6-3003.85
30024W6F-24-800-6-3003.85
40012W6F-12-800-6-4004.25
40024W6F-24-800-6-4004.25
50012W6F-12-800-6-5004.65
50024W6F-24-800-6-5004.65
60012W6F-12-800-6-6005.05
60024W6F-24-800-6-6005.05
80012W6F-12-800-6-8005.85
80024W6F-24-800-6-8005.85
100012W6F-12-800-6-10006.65
100024W6F-24-800-6-10006.65

Planos

Plano Dimensional del Welact 6F-6FPLCS-6FPLCC-6FH-6EFH-6FRS8-600F-600FS420-600FE420 y 6FM

Recorrido Del Pistón A (Cm)Actuador Cerrado B (Cm)Actuador Extendido A + B (Cm)Recorrido del pistón W6 FM A (cm)
50277327----
10032742750
150377527100
200427627150
250477727200
300527827250
4006271027350
5007271227450
6008271427550
80010271827750
100012272227950

Plano Sin Buje Anti Desgaste

Plano Con Buje Anti Desgaste

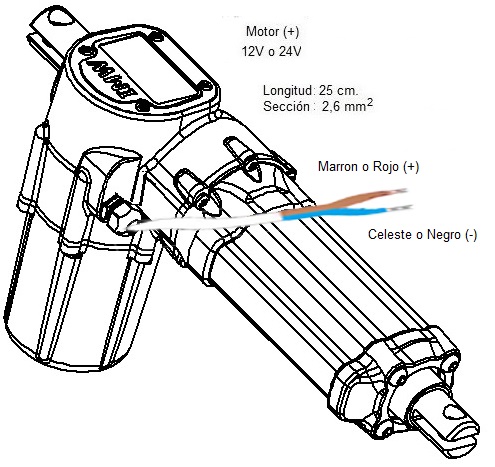

Conexión Eléctrica Welact 6F-6FEH

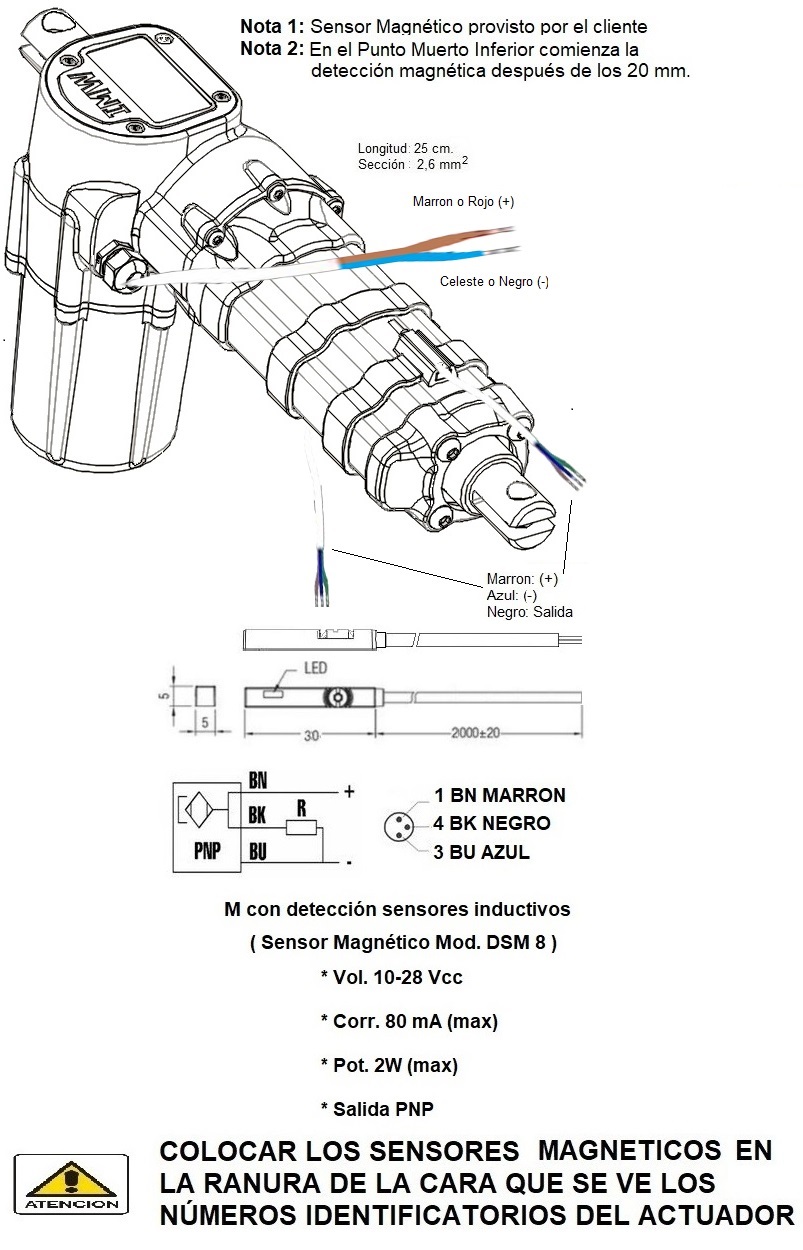

Conexión Eléctrica Welact 6FM

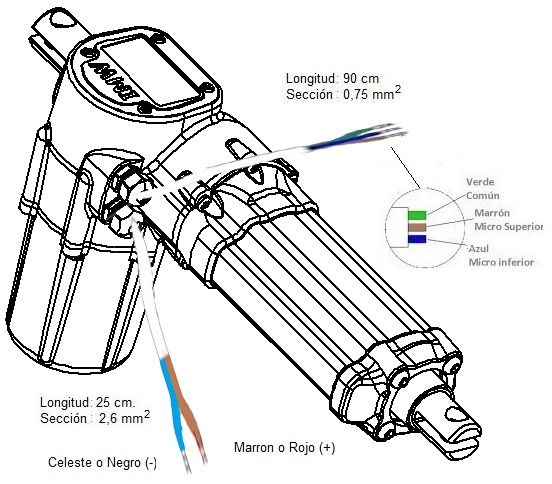

Conexión Eléctrica Welact 6FPLC

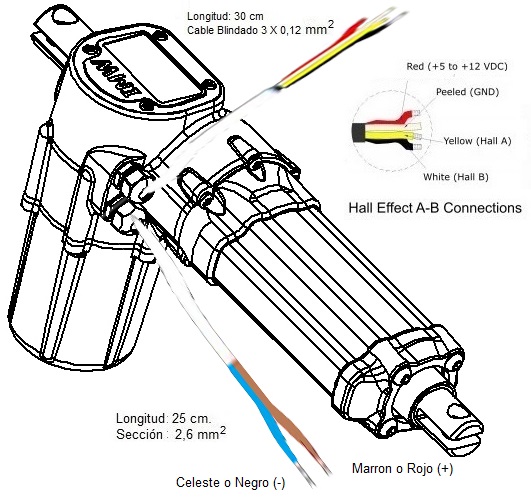

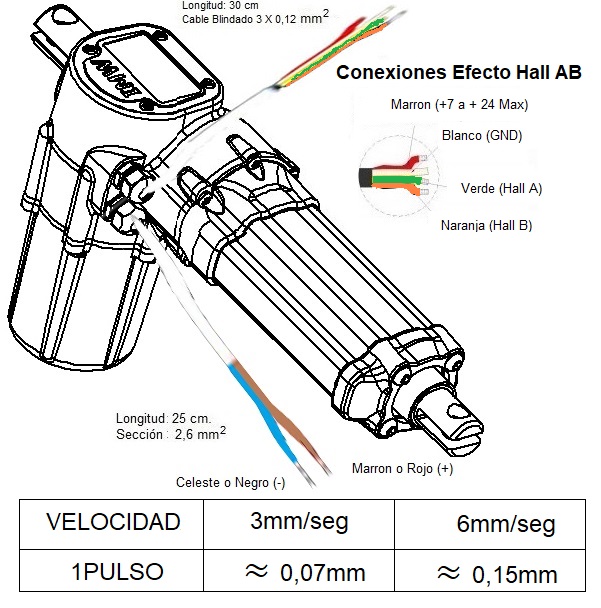

Conexión Eléctrica Welact 6FH

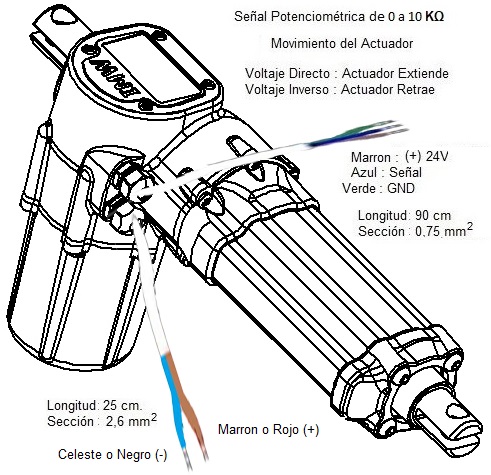

Conexión Eléctrica Welact 600F SALIDA 10 K Ohm

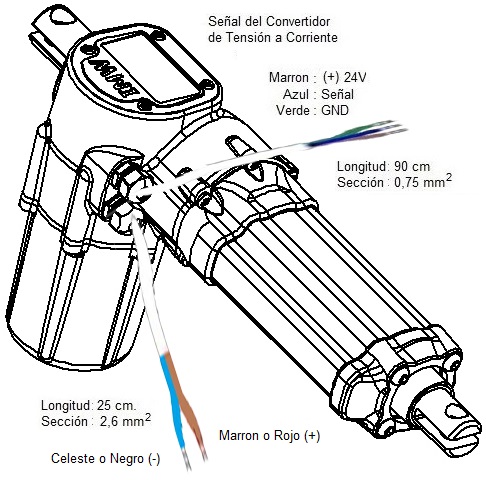

Conexión Welact 600F con Salida de 4 a 20 mA

Conexión Welact 600F para Caja con Entrada de 4 a 20 mA

Diagrama Interno Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20 mA

Disposición Interna Cableado Pulsadores y Led Testigos de Caja con Entrada de 4 a 20 mA

Gráficos

CORRIENTE VS CARGA 24 Vcc 800Kg ROSCA GRUESA

VELOCIDAD VS CARGA 24 Vcc 800 Kg ROSCA GRUESA

VELOCIDAD VS CARGA 24Vcc 1000 Kg ROSCA FINA

CORRIENTE VS CARGA 12Vcc 800 Kg ROSCA GRUESA

VELOCIDAD VS CARGA 12Vcc 800 Kg ROSCA GRUESA

CORRIENTE VS CARGA 12Vcc 800 Kg ROSCA FINA

Vida Útil Vs. Carga 800 Kg

CORRIENTE VS CARGA 24 Vcc 1000Kg ROSCA FINA

Vida Útil Vs. Carga 1000 Kg

VELOCIDAD VS CARGA 12Vcc 800 Kg ROSCA FINA

Descargas

WELACT 6 LARGO 050 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 100 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 150 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 200 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 250 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 300 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 400 ABIERTO CERRADO - STEP - IGS - SOLID

W6-L400-12.rar

WELACT 6 LARGO 500 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 600 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 800 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 1000 ABIERTO CERRADO - STEP - IGS - SOLID

WELACT 6 LARGO 1200 ABIERTO CERRADO - STEP - IGS - SOLID
