Atuador Welact 6 Linea Agricola Industrial Vial
A linha mais versátil de atuadores lineares, tanto em ambientes internos quanto externos, e com alta disponibilidade em suas diferentes configurações nos componentes eletrônicos internos
e externos, oferece amplas opções em seu funcionamento.
Essas novas famílias Welact 6F-Welact 6FPLC-Welact 6H-Welact 6EH-Welact 6M-Welact 600-Welact 6RS de atuadores elétricos
lineares para uso agrícola, industrial ou rodoviário foram projetadas para necessidades de baixo ruído, alta resistência e compressão à tração de (1000 kg), alto nível de proteção contra o
meio ambiente IP 68, proteção contra agentes químicos (hidrocarbonetos, fertilizantes), alta variedade de cursos desde 50 mm até 1000 mm., Força até 1000 kg. Com um ciclo de trabalho
de 10%, eles podem ser encomendados com finais de curso elétrico W6F, com potenciômetro W600, encoderde efeito Hall A e B W6H, saída de Reed Switch W6RS, anti-rotação da haste,
pistão magnético W6M, detecção de efeito Hall W6EH. Eles também têm várias configurações eletrônicas. Carcaça exterior construída em plástico de alta resistência.
Disponível com velocidades de 3 e 6 mm/seg. Também possui velocidades rápidas (W6Xnº) de 12,18,24 mm/seg
Geral
Características gerais
Tensão: Motor de 12/24 VCC com ímãs permanentes.
Curso do pistão: 50-100-150-200-250-300-400-500-600-800-1000 mm
Força de compressão / tração: até 1000 kg em ambas as direções.
Velocidades: 3 e 6 mm / seg.
Pistão de aço inoxidável com um haste de diámetro de 29 mm com opção de ranhura central para melhor adaptação às
necessidades.Proteção contra o meio ambiente: IPX4 e IP 68. Desenho e construção: Robusto, elegante e confiável.
Cor: preto RAL 9005 ..
Opções de componentes eletrônicos: consulte anexo para esse fim.
Soquetes externos: aço com proteção de zinco branco.Nível de som: 44 dB Máximo (sem carga).
Temperatura de trabalho: -5ºC-45ºC
Saída traseira a 0 e 90º
Comprimento do cabo: 400 mm.
Ciclo de trabalho: 10% , 2 minutos contínuos e 20 minutos parados na carga máxima.
Caixa de embalagem Medida: Comprimento: 590mm, Largura: 170mm, Altura: 95mm.
Recursos
Opções elétricas e de comunicação:

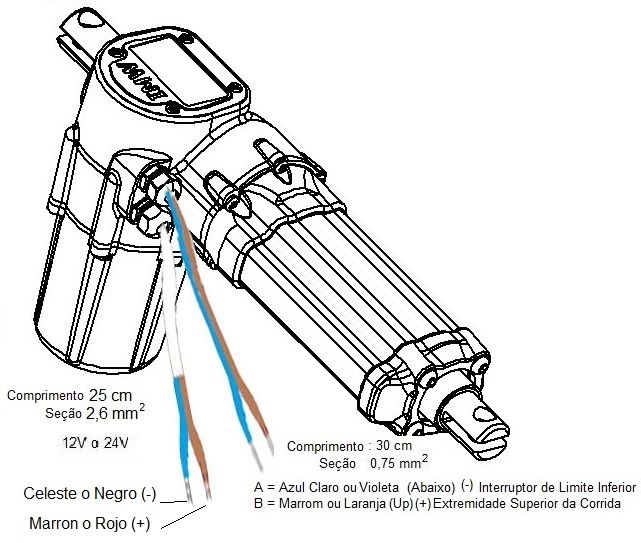

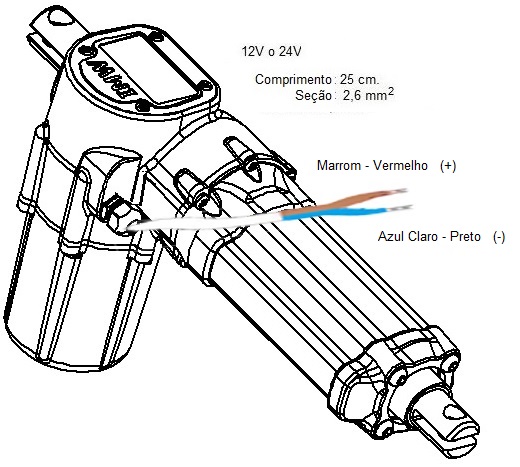

A - Final de curso eletrico nas extremidades fixas, W6F.

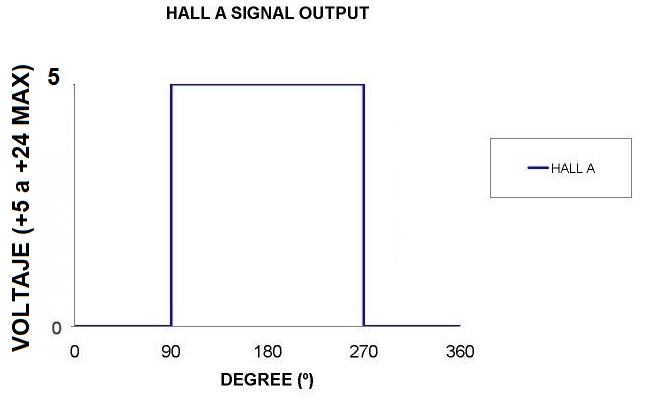

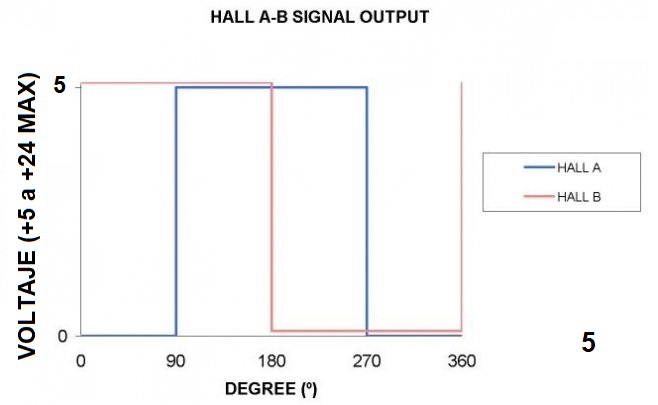

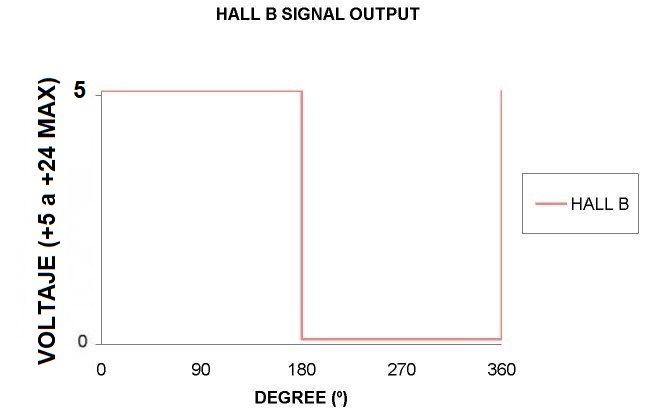

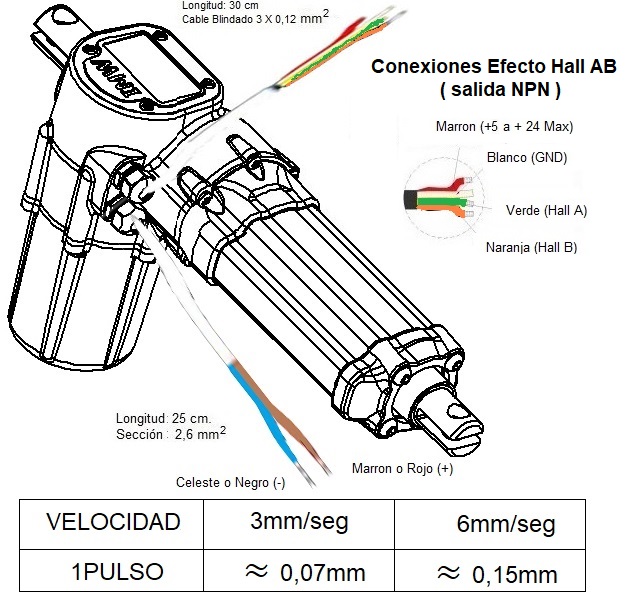

B - Codificador do efeito Hall A e B interno, W6H.
C - EH cortado por picos de corrente W6EH.

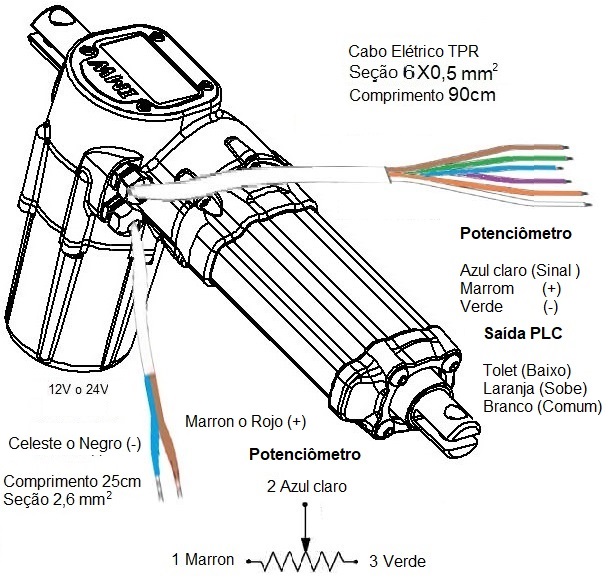

D - Potenciômetro de 10 Khoms W600 (saída 0-10V).
E - Potenciômetro 10 Khoms W600 S4-20 (Saída 4-20mA).
F - Potenciômetro de 10 Khoms W600 E4-20 (Entrada 4-20mA).
G - Saida de Reed Switch, W6RS8. (8 pulsos por volta do parafuso principal).
H - Pistão Magnético para Chave Reed Externa, W6M
Família
Velocidade Rápida do Welact 6F
| Comprimento do curso (mm) | Voltagem | Rápido | Peso do Equipamento (Kg) |
|---|---|---|---|
| 50 | 12 | W6F-12-800-6-50 | 2.85 |
| 50 | 24 | W6F-24-800-6-50 | 2.85 |
| 100 | 12 | W6F-12-800-6-100 | 3.05 |
| 100 | 24 | W6F-24-800-6-100 | 3.05 |
| 150 | 12 | W6F-12-800-6-150 | 3.25 |
| 150 | 24 | W6F-24-800-6-150 | 3.25 |
| 200 | 12 | W6F-12-800-6-200 | 3.45 |
| 200 | 24 | W6F-24-800-6-200 | 3.45 |
| 250 | 12 | W6F-12-800-6-250 | 3.65 |
| 250 | 24 | W6F-24-800-6-250 | 3.65 |
| 300 | 12 | W6F-12-800-6-300 | 3.85 |
| 300 | 24 | W6F-24-800-6-300 | 3.85 |
| 400 | 12 | W6F-12-800-6-400 | 4.25 |
| 400 | 24 | W6F-24-800-6-400 | 4.25 |
| 500 | 12 | W6F-12-800-6-500 | 4.65 |
| 500 | 24 | W6F-24-800-6-500 | 4.65 |
| 600 | 12 | W6F-12-800-6-600 | 5.05 |
| 600 | 24 | W6F-24-800-6-600 | 5.05 |
| 800 | 12 | W6F-12-800-6-800 | 5.85 |
| 800 | 24 | W6F-24-800-6-800 | 5.85 |
| 1000 | 12 | W6F-12-800-6-1000 | 6.65 |
| 1000 | 24 | W6F-24-800-6-1000 | 6.65 |
| 1200 | 12 | W6F-12-800-6-1200 | 7.45 |
| 1200 | 24 | W6F-24-800-6-1200 | 7.45 |
Planos
Desenho dimensional do Welact 6F-6FPLCS-6FPLCC-6FH-6EFH-6FRS8-600F-600FS420-600FE420 y 6FM
| Curso do pistão - A (mm) | Atuador Cerrado B (mm) | Atuador Estendido A + B (mm) | Curso do pistão - W6 FM A (mm) |
|---|---|---|---|
| 50 | 277 | 327 | ---- |
| 100 | 327 | 427 | 50 |
| 150 | 377 | 527 | 100 |
| 200 | 427 | 627 | 150 |
| 250 | 477 | 727 | 200 |
| 300 | 527 | 827 | 250 |
| 400 | 627 | 1027 | 350 |
| 500 | 727 | 1227 | 450 |
| 600 | 827 | 1427 | 550 |
| 800 | 1027 | 1827 | 750 |
| 1000 | 1227 | 2227 | 950 |
| 1200 | 1427 | 2627 | 1150 |
