Actuador Lineal Welact 74, W 74M, W 74P, W 74PM, W74EH, W74PFMH, W74PPLC
Actuador compacto diseñado para mover cargas bajas y medias, posee varias versiones.
Welact 4 para máx 125 kg. y Welact 4P para máx de 400 kg, apto para trabajar en interiores o al intemperie. Las versiones M- Magnético, con sensor inductivo externo ( Sensor Magnético Mod. DSM 8 ), F-Fines de carrera Eléctrico, H-Encoder Efecto Hall A y B, PLC para conexión remota. Las versiones EH para detección de finales de carrera por Efecto Hall Todas estas versiones incorporan antigiro en el vástago.
Disponible en 20,30,40,80,125,300 y 400 Kg de Fuerza. Con un recorrido de hasta 1000 mm Con unas velocidades de 5-9-15-22-38 mm/seg y en velocidades rápida (W4Xnº) de 76,115,152 mm/seg.
General
Compacto, económico para uso general.
Actuador compacto de Toma Lateral diseñado para mover cargas bajas y medias, apto para trabajar en interiores o al intemperie. El movimiento es generado por un robusto y confiable tornillo acme.
Los Actuadores Welact 74 y 74M de 125kg como el Welact 74P de 400 kg. por su característica no necesita freno para mantener la carga. Posee un embrague interno que se activa en caso de llegar a la carga preseteada por el fabricante. Además a diferencia de otras familias la familia W74 poseen antigiro en el vástago y la W74M posee además detección de posición del pistón con sensores inductivos externos (Sensor Magnético Mod. DSM 8), Fines de Carrera Eléctrico, H-Encoder Efecto Hall A y B, PLC para conexión remota.
Compacto, económico para uso general.
Actuador compacto de Toma Lateral diseñado para mover cargas bajas y medias, apto para trabajar en interiores o al intemperie. El movimiento es generado por un robusto y confiable tornillo acme.
Los Actuadores Welact 74 y 74M de 125kg como el Welact 74P de 400 kg. por su característica no necesita freno para mantener la carga. Posee un embrague interno que se activa en caso de llegar a la carga preseteada por el fabricante. Además a diferencia de otras familias la familia W74 poseen antigiro en el vástago y la W74M posee además detección de posición del pistón con sensores inductivos externos (Sensor Magnético Mod. DSM 8), Fines de Carrera Eléctrico, H-Encoder Efecto Hall A y B, PLC para conexión remota.
Control
Para los Actuadores Welact 74, 74P, 74M, 74F, 74H 74 EH y 74PLC tenemos disponibles varios controles de acuerdo a la necesidad del cliente.
SCAS-W210-12/24: Sistema de control de Actuadores simple para familias W4-4P .
SCACR-W210-12/24: Sistema de control de Actuadores con control remoto inhalámbrico para familias W4-4P
SCACD-W2/10: Sistema de control de Actuadores con control a distancia para familias W4-4P.
SCACDEH-W2/10: Sistema de control de Actuadores con control a distancia EH para familias W4-4P.
SPA-W210-12/24 Sistema de Potencia de Actuadores para versiones M, H, PLC.
SCAPLC-W4-12/24 Sistema de Control de Actuadores con cableado para PLC.
Cabe recordar que todos los modelos de cajas de control poseen una protección termica para prevenir al motor de sobrecalentamiento.
Control
Para los Actuadores Welact 74, 74P, 74M, 74F, 74H 74 EH y 74PLC tenemos disponibles varios controles de acuerdo a la necesidad del cliente.
SCAS-W210-12/24: Sistema de control de Actuadores simple para familias W4-4P .
SCACR-W210-12/24: Sistema de control de Actuadores con control remoto inhalámbrico para familias W4-4P
SCACD-W2/10: Sistema de control de Actuadores con control a distancia para familias W4-4P.
SCACDEH-W2/10: Sistema de control de Actuadores con control a distancia EH para familias W4-4P.
SPA-W210-12/24 Sistema de Potencia de Actuadores para versiones M, H, PLC.
SCAPLC-W4-12/24 Sistema de Control de Actuadores con cableado para PLC.
Cabe recordar que todos los modelos de cajas de control poseen una protección termica para prevenir al motor de sobrecalentamiento.
Features
Características:
1) Aplicable para 12 y 24 vcc.
2) Disponibles en recorridos en 50.8-101.6-203.2-304.8-457.20-609.6-800.1-1000mm
3) Fuerza máx. Welact 4 125 kg Welact 4P 300 y 400 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.
6) Cinco velocidades disponibles.
7) Versiones EH solo en velocidades de 5 y 9 mm/seg.
8) Agarre Polivalente.
9) Tornillo acme Tuerca Plástica de alta resistencia (Opcional Bronce).
10) Protegido para trabajos al intemperie
11) Vastago con antigiro
12) Versiones
M con detección sensores inductivos ( Sensor Magnético Mod. DSM 8 ),
* Vol. 10-28 Vcc
* Corr. 80 mA (max)
* Pot. 2W (max)
* Salida PNP
F con finales de carrera internos,
H con encoder de efecto hall A y B,
PLC para conexión a sistema remoto.
13) Con safe interno para evitar sobrecargas.

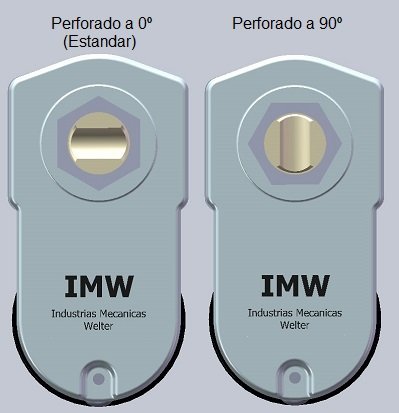

14) Con extremos de actuadores con perforación u horquilla
Características:
1) Aplicable para 12 y 24 vcc.
2) Disponibles en recorridos en 50.8-101.6-203.2-304.8-457.20-609.6-800.1-1000mm
3) Fuerza máx. Welact 4 125 kg Welact 4P 300 y 400 kg.
4) Sin requerimiento de mantenimiento.
5) Porcentaje de funcionamiento 25% a la máxima carga.
6) Cinco velocidades disponibles.
7) Versiones EH solo en velocidades de 5 y 9 mm/seg.
8) Agarre Polivalente.
9) Tornillo acme Tuerca Plástica de alta resistencia (Opcional Bronce).
10) Protegido para trabajos al intemperie
11) Vastago con antigiro
12) Versiones
M con detección sensores inductivos ( Sensor Magnético Mod. DSM 8 ),
* Vol. 10-28 Vcc
* Corr. 80 mA (max)
* Pot. 2W (max)
* Salida PNP
F con finales de carrera internos,
H con encoder de efecto hall A y B,
PLC para conexión a sistema remoto.
13) Con safe interno para evitar sobrecargas.
14) Con extremos de actuadores con perforación u horquilla
Aplicaciones Típicas:
1) Utilizaciones de Cargas medias
2) Aplicaciones Industriales livianas y domésticas.
3) Automatización de procesos.
Aplicaciones Típicas:
1) Utilizaciones de Cargas medias
2) Aplicaciones Industriales livianas y domésticas.
3) Automatización de procesos.
Especificaciones Generales:
Entrada: 12 y 24 vcc.
Largo de trabajo: 50.8-101.6-203.2-304.8-457.2-609.6-800.1-1000 mm
Capacidades de Carga: 125 kg. 300 y 400kg.
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar y rápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch 4 amp.
Protecc. Térmica para 24vcc-(Estándar y rápido): Polyswitch 7 amp.
Protecc. Térmica para 24vcc-(Lento): Polyswitch 2 amp.
Límites de carrera: Sí internos fijos, ajustables externos, versión M, Versiones EH con eletronica.
Rosca: Acme.
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: Sin torque de arranque parada.
Carga Estática: 800 kg. Para todos los modelos.
Vida Util: Según modelos.
Medida de la Caja de Embalaje:Largo: 575mm, Ancho: 160mm, Alto: 90mm.
Especificaciones Generales:
Entrada: 12 y 24 vcc.
Largo de trabajo: 50.8-101.6-203.2-304.8-457.2-609.6-800.1-1000 mm
Capacidades de Carga: 125 kg. 300 y 400kg.
Porcentaje del tiempo de trabajo: 25% a la máxima carga.
Protección en el Motor: Sin protección en el motor (nuestras cajas de control poseen la protección como estandar).
Protecc. Térmica para 12vcc (Estándar y rápido): Polyswitch 15 amp.
Protecc. Térmica para 12vcc-(lento): Polyswitch 4 amp.
Protecc. Térmica para 24vcc-(Estándar y rápido): Polyswitch 7 amp.
Protecc. Térmica para 24vcc-(Lento): Polyswitch 2 amp.
Límites de carrera: Sí internos fijos, ajustables externos, versión M, Versiones EH con eletronica.
Rosca: Acme.
Rangos de temperatura: -26 a 65 ªC.
Carcaza Exterior: Aluminio.
Sección y Diámetro de Cables: 2.6 mm2 o 1,8 mm (ver gráfico a tal fin)
Conectores: Opcionales. (ver sección a tal fin)
Montaje: En forma de U o similar.
Torque de arranque/parada: Sin torque de arranque parada.
Carga Estática: 800 kg. Para todos los modelos.
Vida Util: Según modelos.
Medida de la Caja de Embalaje:Largo: 575mm, Ancho: 160mm, Alto: 90mm.
